C-kaistainen Erbium-seostettu Fiber In-Line -vahvistin

Sisällysluettelo

1. Esittely C-kaistainen Erbium-seostettu Fiber In-Line -vahvistin

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Datasheet ja Testitaulukko

8. Tarjousehdot ja maksu

9. Toimitusaika

10. Käyttöohjeet ja Huolto

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

C-kaistaiset Erbium-seostetut Fiber In-Line -vahvistimet ovat suunniteltu linjareleeseen kuitulaser- tai kuituviestintäjärjestelmissä. He voivat voidaan käyttää lasersignaalien tehonvahvistukseen C-kaistalla 1530 ~ 1565 nm aallonpituusalue. Niissä on 15/17/20/23/25/26dBm korkea teho ja matala melua. Kommentit ja ohjelmisto toimitetaan PC-käyttöön. Näitä käytettäessä moduulit, varmista, että kuidun päätypinta on puhdas, ota huomioon lasertulo rajoituksia ja ryhdy tarvittaviin laserturvatoimenpiteisiin.

Tuote Tekniset tiedot

Tuote Ominaisuudet

● Laaja aallonpituusalue - 1530 ~ 1565 nm;

● Korkea voitto tekijä;

● Alhainen melu <5,5 dB;

● Korkea lähtöteho 15/17/20/23/25/26 dBm valinnainen.

Tuote Sovellukset

● Optinen kuitua viestintä;

● Optinen kuitua anturi;

● Kuitu laser.

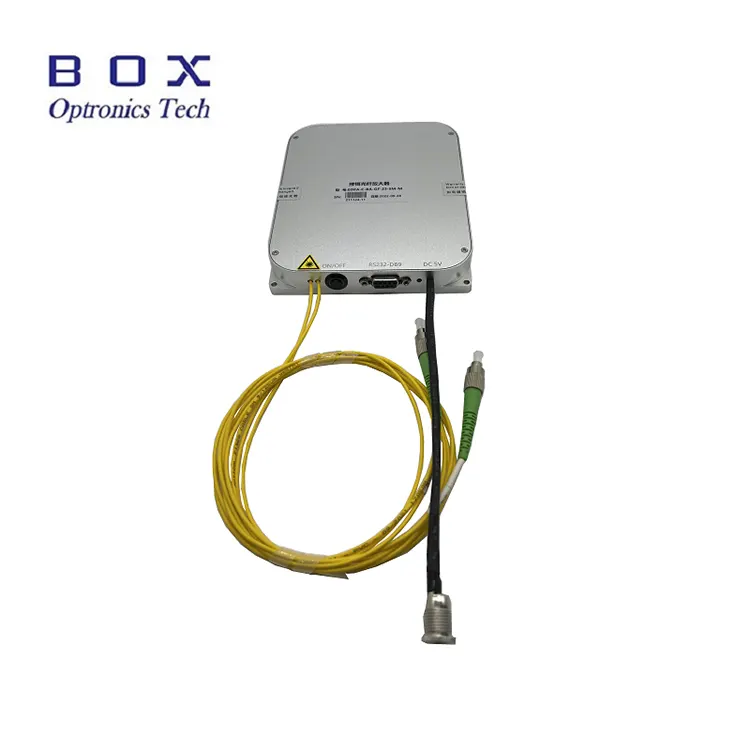

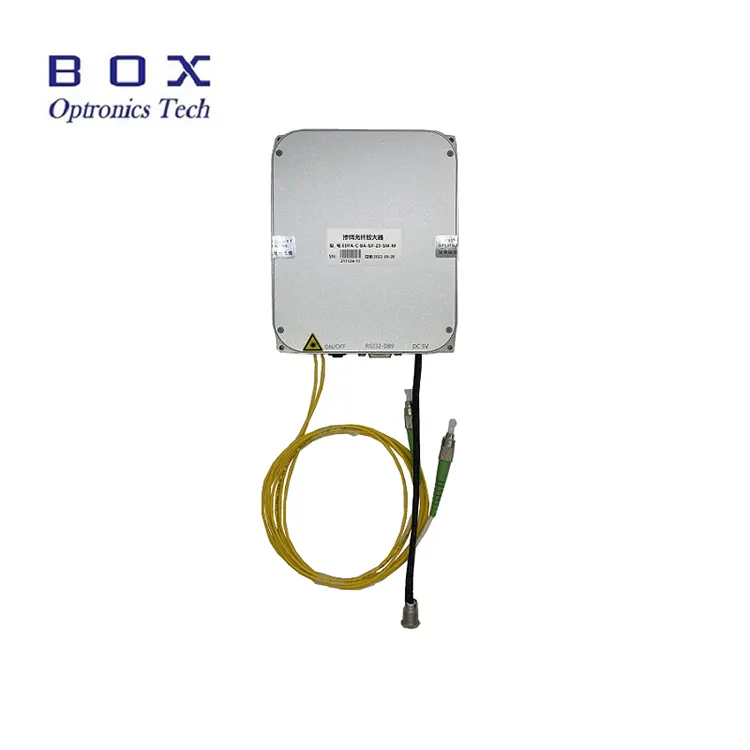

Tuote Yksityiskohdat

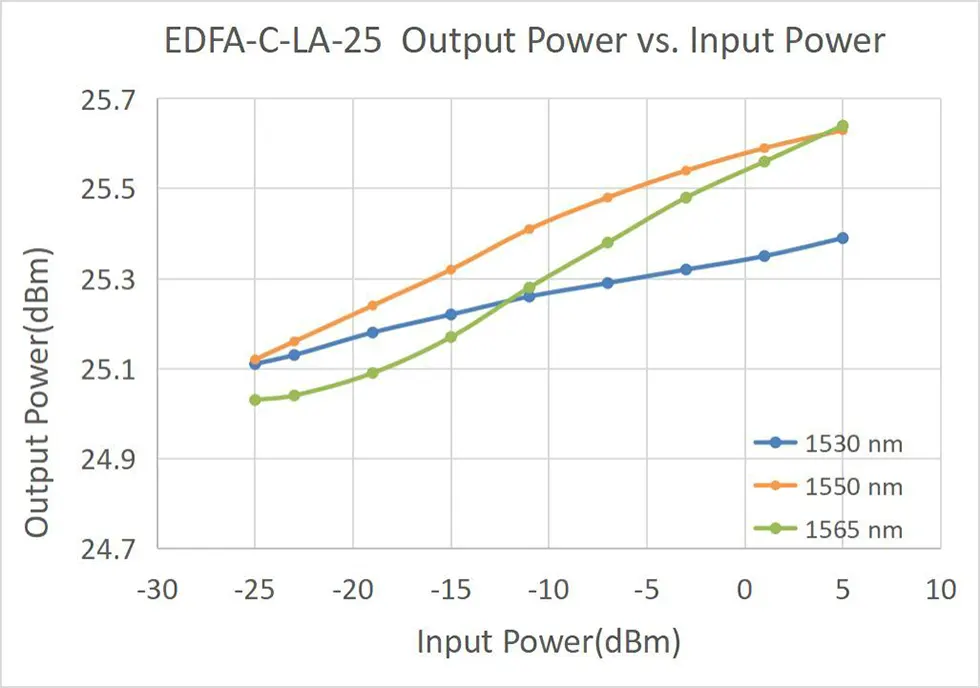

● Tyypillinen ominaiskäyrä

Tilaustiedot

esim.: EDFA-LA-C-15-SM-M

(Tilaustiedot: C-kaistainen Erbium-seostettu Fiber In-Line Vahvistin, 15 dB lähtöteho, SMF-28efiber, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja Testitaulukko

Datasheet

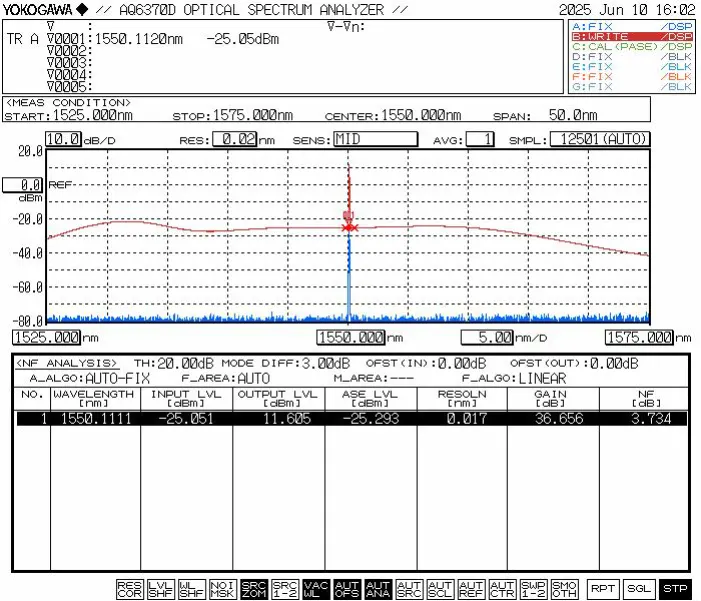

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on varastossa, se on nopeampi lähetetty.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Käyttöohjeet ja Huolto

● Yksimuotokuiduille (Hi-1060, PM980, G652D, PM1550 jne.) teoreettinen tehotoleranssi jatkuvalle valolle on noin 200mW kun päätypinta on puhdas. Siksi EDFA-mallit, joiden lähtöteho <200mW, voivat liitä niiden lähtökuituliittimet muihin yksimuotoisiin kuitulaitteisiin kautta liikkuvat sovittimet (kuitulaipat).

● Älä katkaise virransyöttöä suoraan vahvistimen ollessa päällä toimivat.

● Pidä kuituliittimet puhtaina pölystä kuitujen palamisen estämiseksi liittimen päätypinta. Puhdista kuituliitin pölyttömällä linssipaperilla ennen liitäntä, tarkasta se kuidun päätypinnan tarkastajalla ja liitä laipan kautta vasta puhtauden vahvistamisen jälkeen. Muussa tapauksessa kuituliittimen päätypinta voi palaa, kun laser käynnistetään. Varmista laseriton toiminta, kun liitoslaipat ja aseta kuitujen pölysuojukset päälle, kun niitä ei käytetä.

● Lähtökuituliittimien toistuva kytkeminen/irrottaminen ei ole suositellaan, koska se voi aiheuttaa pölykontaminaatiota, lisätä asennuksen menetystä tai kuituliittimen päätypinnan palaminen.

● Pidä laite kuivana ja säilytä sitä kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
