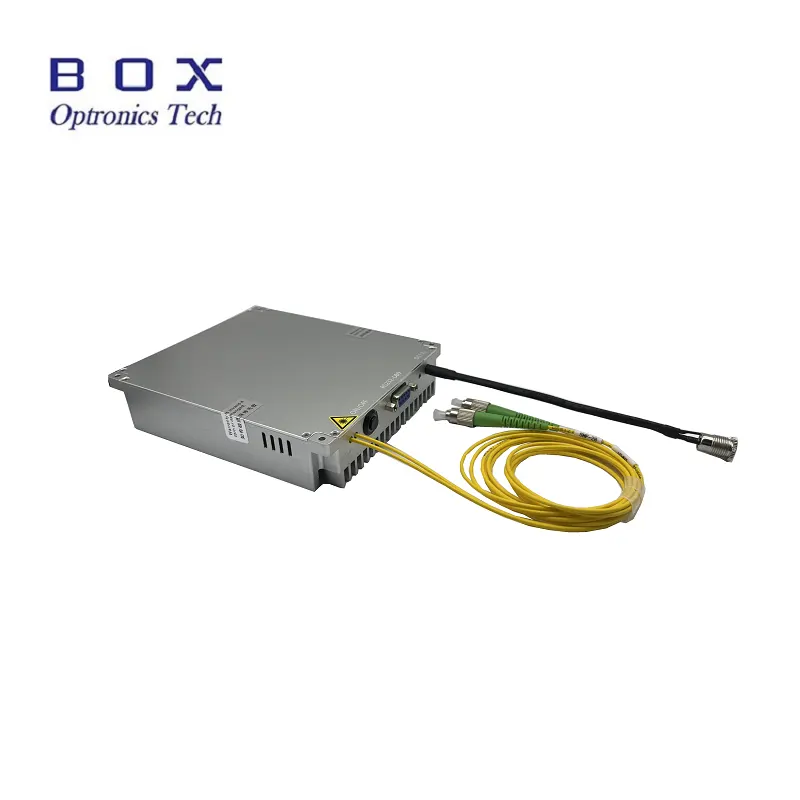

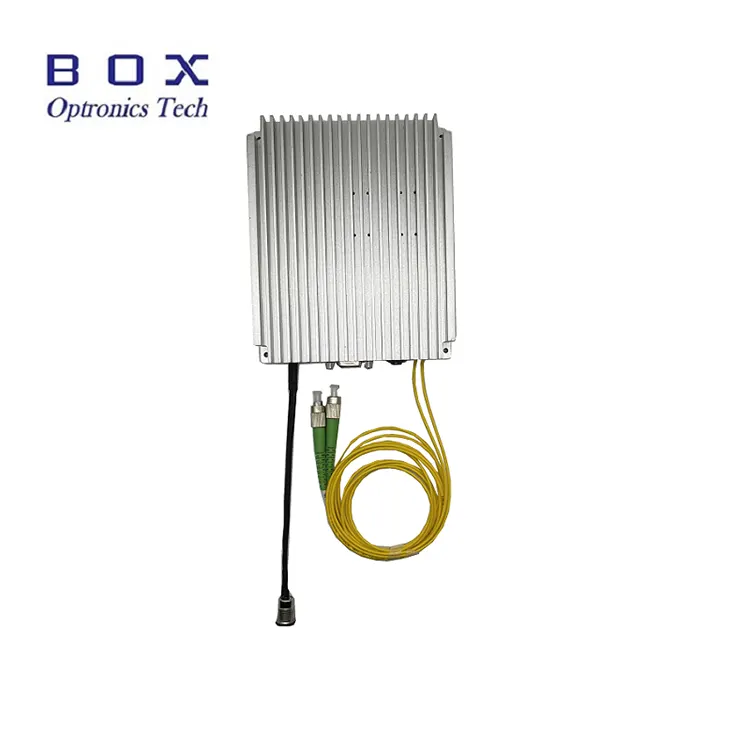

C-kaistainen Erbium-seostettu kuituesivahvistin

Sisällysluettelo

1. Esittely C-kaistainen Erbium-seostettu kuituesivahvistin

2. Tekninen Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Tietolomake ja testilomake

8. Tarjousehdot ja maksu

9. Toimitusaika

10. Käyttövaiheet

11. Käyttöohjeet ja Huolto

12. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

C-kaistaiset Erbium-seostetut kuituesivahvistimet on suunniteltu parantaaksesi herkkyyttä ennen optista vastaanotinta. Esivahvistin on käytetään erityisesti pienten optisten signaalien vahvistamiseen alueella -45-25 dbm. Pienen signaalin tyypillinen vahvistus on jopa 35–45 dB, ja melu on alle 4,5 dB. Niitä voidaan käyttää laserin tehonvahvistukseen signaalit C-kaistalla 1530-1565 nm aallonpituusalueella. Automaattinen virta Ohjaus (ACC) työtila. PC:lle toimitetaan komennot ja ohjausohjelmistot toimintaa.

Tuote Tekniset tiedot

Tuote Ominaisuudet

● Laaja aallonpituusalue - 1530 ~ 1565 nm;

● Alhainen melu <4,5 dB;

● Kosketusnäyttö/DB9 Female (RS232) tiedonsiirtoliitäntä helppo käyttö.

Tuote Sovellukset

● Optinen kuitua viestintä;

● Optinen kuitua anturi;

● Kuitu laser.

Tuote Yksityiskohdat

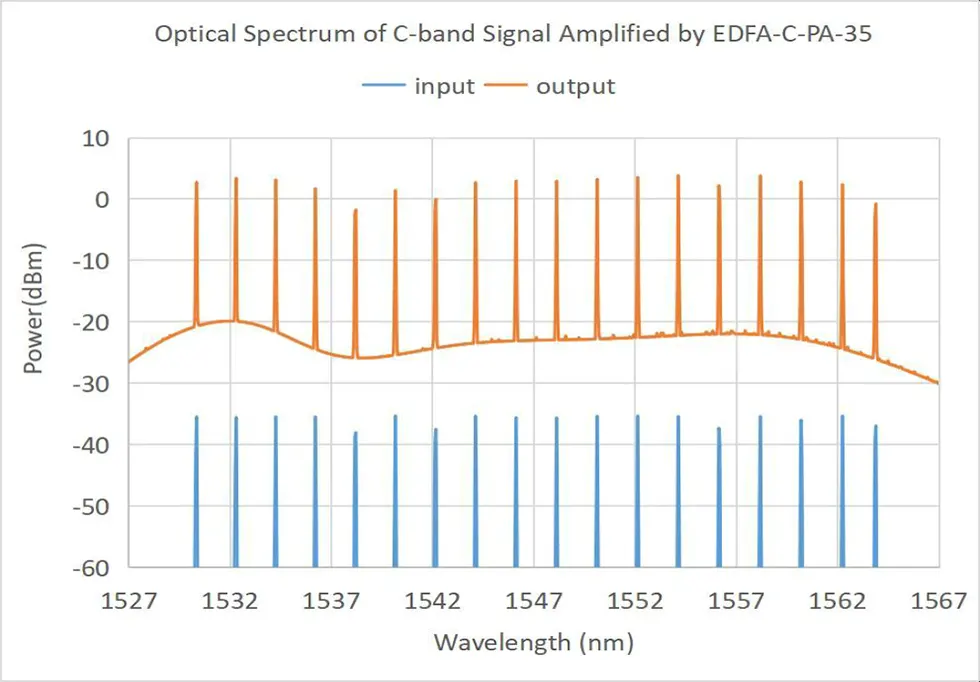

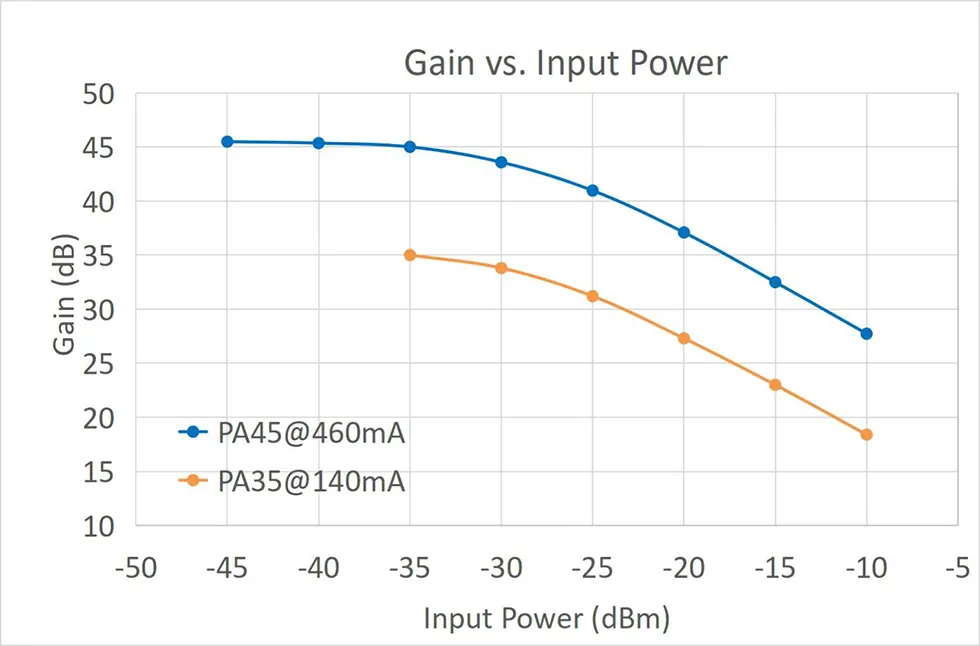

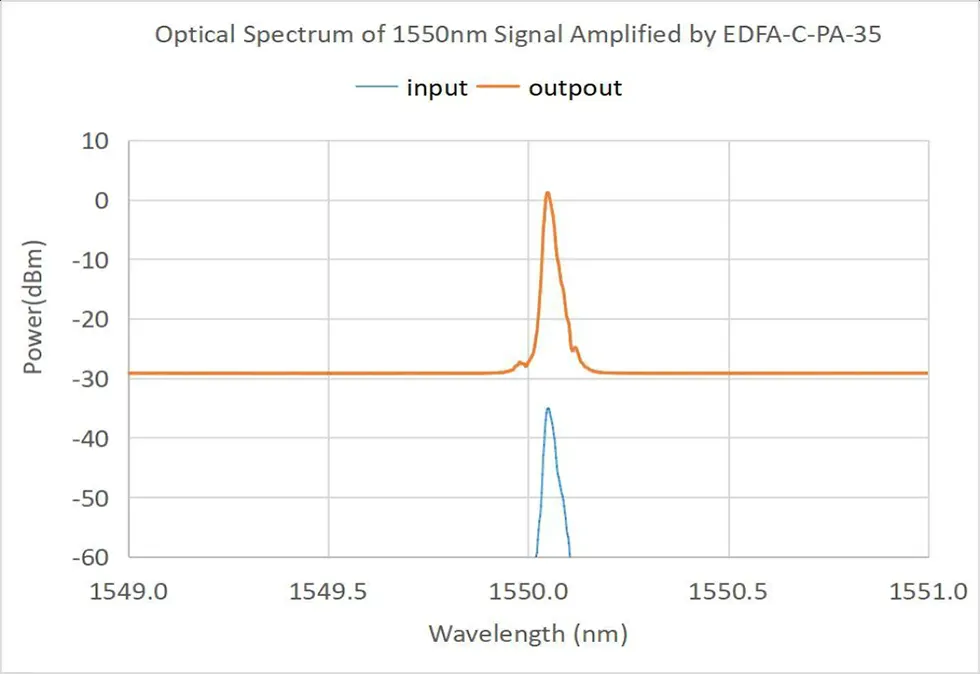

● Tyypillinen ominaiskäyrä

Tilaustiedot

esim.: EDFA-PA-C-35-SM-M

(Tilaustiedot: C-kaistainen Erbium-seostettu kuitu Esivahvistin, 35 dBms pieni signaalin vahvistus, SMF-28efiber, moduulipaketti).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Tietolomake ja testilehti

Datasheet

Testitaulukko

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on varastossa, se on nopeampi lähetetty.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Vaiheet

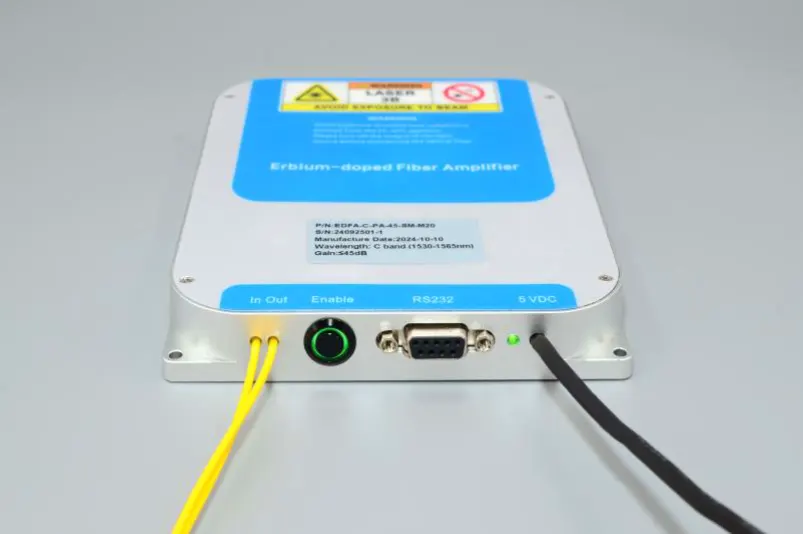

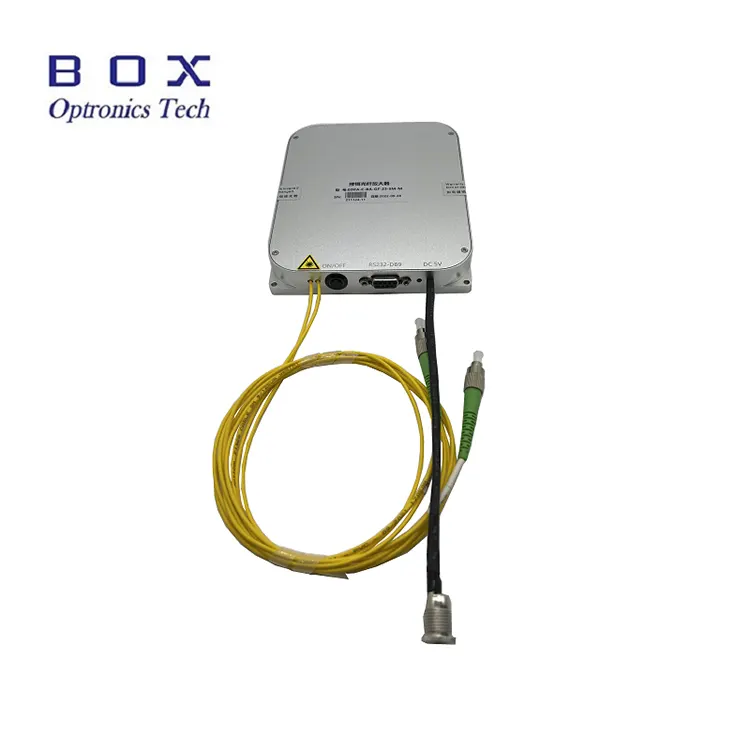

Vaihe 1. Ulkonäkö: Etupuoli EDFA:sta on peräkkäin varustettu optisilla tulo- ja lähtökuiduilla, an optisen vahvistuksen ulostulon aktivointikytkin, isäntätietokoneen viestintä liitäntä (oletus RS232 DB9), virran merkkivalo ja virtajohto (oletus DC 5V).

Vaihe 2. Virtalähde: Virta portti on oletusarvoinen DC5.5×2.1mm teho liitäntä ja vastaava DC5V DC -virtasovitin toimitetaan, kun tuote lähtee tehtaalta. Kytkentätapa verkkolaitteen ja EDFA-moduuli näkyy alla olevassa kuvassa. Muista käyttää alkuperäinen vastaava virtalähde. Sopimattoman virtasovittimen käyttö tekee aiheuttaa sen, että EDFA ei toimi kunnolla tai vahingoittaa EDFA:ta. U-muotoinen liittimen virtalähdelinja voidaan myös tarjota käyttäjille, jotka voivat muodostaa yhteyden a hakkurivirtalähdettä, mutta sitä tulee ehdottaa etukäteen hankinta.

Vaihe 3. Kuitujumppien liittäminen: Avaa valokuituliittimen pölysuojus, tarkista kuidun päätypinta ja Varmista, että siinä ei ole saastumista tai vaurioita, ennen kuin liität toisen optisen laitteen kuitulaitteita tai testauslaitteita. Tehokas EDFA:n lähtökuitu mallissa, on suositeltavaa käyttää liittämiseen fuusioliitosmenetelmää.

Setp4. Heat Dissipation: Tämä Erbium-seostettu kuituvahvistinmoduuli tuottaa tietyn määrän lämpöä. The vahvistimen alapinnan (tekstitön puoli) tulee olla lähellä kosketukseen jäähdytyselementin, lämmönpoistorivan tai metallipinnan kanssa käyttäjän rungon alaosassa. Asianmukainen ilmanjäähdytys on suositeltavaa saavuttaa hyvä lämmönpoistovaikutus. Suositeltu optimaalinen työympäristö lämpötila on -5 ~ +35 ℃. Kun ympäristön lämpötila ylittää 50 ℃ valmiustilassa oleva vahvistin ei käynnisty. Kun ympäristön lämpötila ylittää 55 ℃ toimintatilassa oleva vahvistin pysäyttää automaattisesti laserlähdön ja siirtyy sisään valmiustila itsesuojelua varten. Kun ympäristön lämpötila laskee 50 ℃:seen, vahvistin jatkaa automaattisesti lähtöä.

Vaihe 5. Optinen teho: Tällä erbium-seostetulla kuituvahvistimella ei ole kynnysvaatimusta optisen tulosignaalin teholle. Kun optisen tulon keskimääräinen teho signaali pienenee lähelle nollaa, vahvistin säilyttää silti toimintatilassa, ja lähtöportissa on spontaani päästölähtö. Ihanteellisemman vahvistusefektin ja signaali-kohinasuhteen saavuttamiseksi, on suositeltavaa ohjata optista tulotehoa tehoalueen sisällä kuvataan testilomakkeessa tai tuotespesifikaatiossa.

Vaihe 6. Isäntätietokoneen ohjaus: Tämä vahvistin on modulaarinen tuote ja sen on oltava sellainen voidaan yhdistää erilliseen isäntätietokoneohjelmistoon säätämistä ja valvontaa varten EDFA:n toimintatila ja toimintaparametrit. Käyttäjän tietokoneen tarpeet USB-232-sarjaportin ajuriohjelman ja EDFA-isäntätietokoneen asentamiseen yrityksemme toimittamat ohjausohjelmistot. USB-232-sarjaportin ohjain Ohjelma on asennettava, muuten isäntätietokoneohjelmisto ei voi muodostaa yhteyttä ja kommunikoi EDFA-moduulin kanssa normaalisti. On huomattava, että USB-232-sarjaportin ohjainohjelman tulee olla yhdenmukainen todellisen USB-232:n kanssa käytetty sarjaporttikaapeli. EDFA-isäntätietokoneen ohjelmistoversionumero ohjelmiston tulee olla yhdenmukainen laitteeseen tallennetun ohjelmiston versionumeron kanssa tuotteen testilehti.

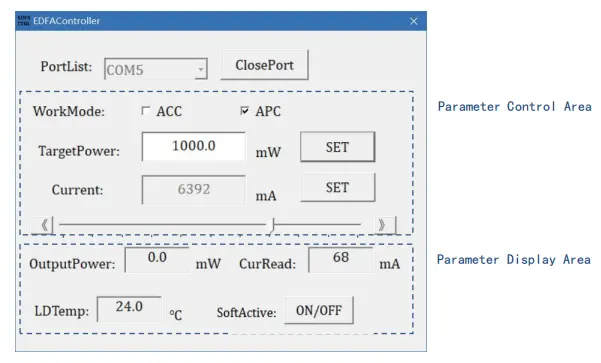

Vaihe 7. Isäntätietokoneohjelmiston käyttöliittymä: Tiedot, jotka isäntätietokoneohjelmisto voi näyttää, sisältävät vahvistimen toimintatila, optisen lähtötehon tavoitearvo, pumppulaser nykyinen tavoitearvo ja lämpötilan valvontatila.

Vaihe 8. Erityinen toiminta: Käynnistyksen jälkeen isäntätietokoneohjelmistoa, valitse ensin oikea sarjaportin numero sarjaporttijärjestys PortList, avaa sarja napsauttamalla OpenPort-painiketta portti. Tällä hetkellä Current Read- ja LDTemp-ikkunat näyttävät moduulin käyttövirta ja pumpun lämpötila. Syötä optinen kohde tehoarvo TargetPower-ikkunassa ja napsauta SET-painiketta. Kun painike EDFA-moduulin kytkin ja ohjelmiston SoftActive-painikekytkin ovat molemmat ovat päällä, asetus tulee voimaan ja EDFA:ssa on optinen teho.

Vaihe 9. Ohjaustila: Vakiomalli Tämä kuituvahvistin tukee kahta toimintatilaa, automaattista virransäätöä tila (ACC-tila) ja automaattinen tehonsäätötila (APC-tila). Voit vaihtaa näiden kahden työtilan välillä WorkMode-vaihtoehdon kautta. Kun vaihdat, Muista sammuttaa Active-painike ensin. (* Jokin vahvistin mallit tukevat vain ACC-tilaa, kuten EDFA-C-PA). Syötä pumppu ACC-tilassa nykyinen arvo Current-ikkunassa ja napsauta SET-painiketta tai vedä suoraan vasenta ja oikeaa liukusäädintä asettaaksesi pumpun virta-arvon. Syötä APC-tilassa optisen tehon tavoitearvo TargetPower-ikkunassa ja napsauta SET -painiketta.

Vaihe 10. Lähtöaktivointi: Kun Ota käyttöön -painike moduulin etuosassa ja SoftActive-painike Käynnistä ohjelmisto ovat molemmat päällä, asetus tulee voimaan ja vahvistimessa on laserlähtö ja LASER-merkkivalo palaa. ON/OFF -painike näkyy punaisena. OutputPower parametrivalvonnassa alue näyttää nykyisen todellisen optisen lähtötehon, CurRead näyttää virran pumpun virta, ja LDTemp näyttää sisäisen lämpötilan.

Vaihe 11. Sammutus: Sammuta ensin ON/OFF-painike vahvistimen sivulla ja SoftActive-painike käynnistä ohjelmisto, sulje sarjaportti napsauttamalla ClosePort ja sitten sulje ohjelmisto.

Vaihe 12. Parametrimuisti: tila ja ohjausohjelmiston asettamat parametrit tallennetaan automaattisesti sisään EDFA-moduuli ja niillä on virrankatkaisumuisti. Jos ei ole tarvetta Muokkaa EDFA-parametreja, yhteyttä isäntätietokoneeseen ei tarvitse muodostaa kun käytät sitä uudelleen.

Käyttöohjeet ja Huolto

● Jos lähtökuitu on kytkettävä toiseen kuituun, se on fuusioliittimen käyttöä suositellaan.

● Kun käynnistät, varmista ensin, että virtakytkin ja avainkytkin sammuvat ja kytke sitten virtalähde. Ensin sammutettaessa sammuta virta-avain ja irrota virtalähde ulostulon jälkeen merkkivalo sammuu. Älä katkaise virtalähdettä suoraan, kun EDFA toimii.

● Puhdista kuituliittimet nukkaamattomalla pyyhkeellä ja tarkista a kuidun päädyn ilmaisin ennen kytkentää. Liitä/irrota aina kuidut ilman virtaa päätypinnan palamisen välttämiseksi. Kuituoptisten liittimien tulee olla peitetty pölysuojuksilla.

● Ei ole suositeltavaa kytkeä ja irrottaa ulostuloa usein kuituliittimiä, jotta vältetään pölykontaminaatio, joka voi johtaa lisääntyneeseen pölyyn kuituliittimen päätypinnan kiinnityshäiriö tai palaminen.

● Pidä laite kuivana ja säilytä sitä kuivassa paikassa.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavassa tapaukset takuuajan sisällä:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
