Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

Tuotteen yleiskatsaus   - Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

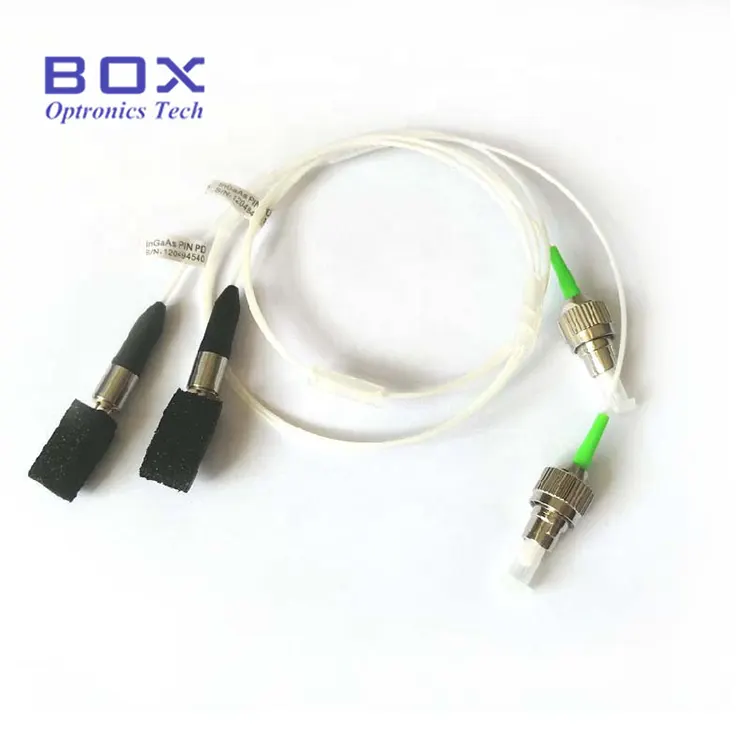

Koaksiaalinen Pigtailed InGaAs PIN -valodiodidetektori on optinen ilmaisin, jonka spektrivastealue on 1100-1650nm. Se tarjoaa korkean herkkyyden yleisesti käytetyillä 1310 nm ja 1550 nm aallonpituuksilla ja on suunniteltu kuituoptiseen viestintään, CATV-, tunnistus- sekä testaus- ja mittaussovelluksiin. BPD-70P10B-FA:ssa on 70 um:n aktiivinen alue ja 1 metrin kuitunauha FC/APC-liittimellä, ja se on saatavana varastosta. Muut aktiivisen alueen, paketin, kuidun, liittimen ja pinout-kokoonpanot on mukautettu OEM-integraatiota varten.

Tärkeimmät ominaisuudet   - Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

· Laaja spektrivastealue: 1100-1650nm

· Suuri herkkyys, pieni pimeävirta ja pieni liitoskapasitanssi

· Laaja kaistanleveys: 2,5 GHz

· Nopea nousu/laskuaika: 0,3 ns

· Pigtailoitu kuitulähtö FC/APC:llä tai muulla liittimellä (saatavilla myös liitin)

Tyypilliset sovellukset   - Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

· Analogiset optiset vastaanottimet CATV- ja valokuituvideon siirtoon

· Laajakaistaiset RF-over-fiber -tunnistusjärjestelmät

· Optiset testi- ja mittauslaitteet, mukaan lukien OTDR-signaalin havaitseminen

· Hajautettu kuituoptinen tunnistus, kuten hajautettu akustinen tunnistus (DAS)

· Optinen tehonvalvonta EDFA-, DWDM- ja laserjärjestelmissä

· Fotonics laboratoriotutkimus ja OEM-järjestelmien integrointi

Tuotteen tekniset tiedot   - Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

Absoluuttiset enimmäisarvot (TC = 25 °C)

Optiset-sähköiset ominaisuudet (TC = 25°C)

Paketin ja nastan määritelmä   – Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

Tilaustiedot   - Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

Mallin nimikkeistö

BPD - XX X XX X - XX -   ( X  )

Esimerkki: BPD-70P10B-FA (70 m aktiivinen alue, Pigtailed-tyyppi, 1,0 m kuitu, tyypin B liitäntä, FC/APC-liitin)

Huomautus: Pigtail-pituus ja kiinteän kortin muoto voidaan mukauttaa. Tuotteen rakenne, koko, optiset parametrit ja prosessiteknologian vaatimukset voidaan suunnitella asiakkaan vaatimusten mukaan.

Datasheet   - Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

Datasheet

Usein kysytyt kysymykset (FAQ)

K: Mitä eroa on koaksiaalisella sauvavalodioditunnistimella ja TO-can InGaAs -valodiodeilla?

V: Tärkeimmät erot ovat paketin suunnittelu ja järjestelmäintegraatio. Koaksiaalinen sidottu ilmaisin integroi InGaAs PIN -valodiodin hermeettiseen koaksiaalipakettiin, jossa on kuituliitin, mikä tarjoaa suoran kuituyhteyden ja korkeataajuisen suorituskyvyn sovelluksille, kuten CATV-vastaanottimille ja optisille testauslaitteille. TO5/TO46-valodiodit käyttävät metallitölkkipaketteja optisilla ikkunoilla ja vaativat ulkoisen optisen kytkennän, mikä tekee niistä sopivampia vapaan tilan havaitsemiseen ja optisen tehon mittaukseen.

K: Mitä eroa on letku- ja säiliöpakkausvaihtoehdoilla?

V: Pidetyssä versiossa on kiinteästi kiinnitetty kuitu suoraa optista yhteyttä varten, kun taas liitäntäversiossa on irrotettava kuituliitäntä kätevää liittämistä ja vaihtoa varten. Valinta riippuu pääosin järjestelmäintegraatiovaatimuksista: solmitut pakkaukset sopivat kiinteisiin OEM-asennuksiin, kun taas säiliöpakkaukset sopivat testaus- ja laboratoriolaitteisiin.

K: Kuinka minun pitäisi valita InGaAs PIN -valodiodin aktiivinen alue?

V: Aktiivisen alueen halkaisija tulee valita optisen säteen koon, kytkentäkaavion ja kohteen tunnistuskaistanleveyden perusteella. Pienemmät aktiivisen alueen halkaisijat antavat pienemmän liitoskapasitanssin ja suuremman vasteen, kun taas suuremman alueen sirut tarjoavat paremman optisen keräystehokkuuden ja rento kohdistustoleranssin. Kuitukytketyissä järjestelmissä keskikokoiset vaihtoehdot, kuten 70 um, voivat saavuttaa hyvän kompromissin kaistanleveyden ja kohdistusleveysasteen välillä.

Liittyvät tuotteet

· 1 mm:n aktiivisen alueen InGaAs PIN -valodiodi

· 5 mm InGaAs PIN -valodiodi TO5

· Piivalodiodi TO46

· C-kaistainen Erbium-seostettu kuituvahvistin

Käyttöohjeet ja käsittely

· Noudata asianmukaisia ​​ESD-suojaustoimenpiteitä käsitellessäsi valodiodia, koska InGaAs PIN -valodiodit ovat ESD-herkkiä laitteita.

· Vältä koskemasta kuidun päätyyn tai optiseen liittimeen paljain sormin.

· Älä ylitä tietolomakkeessa määritettyjä absoluuttisia enimmäisarvoja.

· Vältä liiallista taipumista tai mekaanista rasitusta kuitupaidassa.
