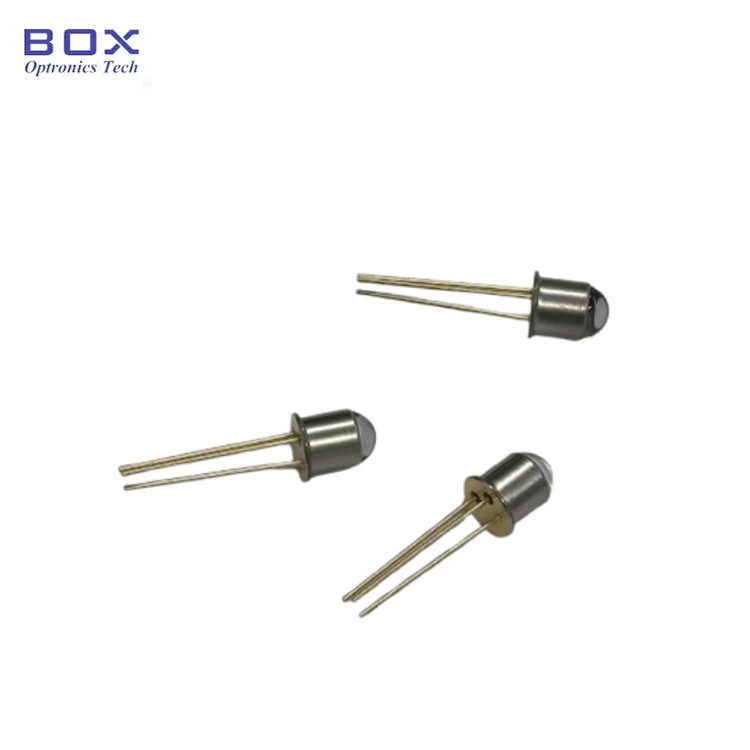

1 mm aktiivisen alueen InGaAs PIN-valodiodi

Tuotteen yleiskatsaus - 1 mm:n aktiivisen alueen InGaAs PIN-valodiodi

Box Optronicsin 1 mm:n aktiivisen alueen InGaAs PIN -valodiodi (mallit: BPD-1STO46B-BL ja BPD-1STO46B-FW) on kompakti, erittäin herkkä InGaAs PIN -valotunnistin, joka on suunniteltu lähi-infrapuna-optiseen ilmaisuun 900 nm - 1650 nm aallonpituusalueella. Halkaisijaltaan 1 mm:n aktiivisella alueella se tarjoaa tasapainoisen yhdistelmän valonkeräyskykyä, kytkentätoleranssia ja tunnistussuorituskykyä optisen tehon mittauksessa, kuituoptisissa instrumenteissa ja optisissa valvontasovelluksissa.

Saatavilla on kaksi TO46-pakettikokoonpanoa: BPD-1STO46B-BL pallolinssiikkunalla parantaa kytkentätehokkuutta fokusoiduilla tai kuitukytketyillä optisilla signaaleilla ja BPD-1STO46B-FW litteällä ikkunalla vapaan tilan optiseen havaitsemiseen ja sovelluksiin, jotka vaativat tasomaisen optisen rajapinnan. Molemmissa versioissa on hermeettinen TO46-metallipakkaus luotettavaa ja pitkäkestoista käyttöä varten.

Tärkeimmät ominaisuudet - 1 mm:n aktiivisen alueen InGaAs PIN-valodiodi

· 1 mm aktiivisen alueen halkaisija

· Laaja spektrivastealue: 900-1650 nm

· Suuri herkkyys: 0,9 A/W tyypillisesti 1 310 nm:ssä, 0,95 A/W 1 550 nm:ssä

· Alhainen tumma virta ja pieni liitoskapasitanssi

· Kompakti TO46 hermeettinen metallipakkaus

· Kaksi ikkunavaihtoehtoa: kuulalinssi (BL) parantaa kytkentätehoa, litteä ikkuna (FW) vapaan tilan havaitsemiseen

Tyypilliset sovellukset - 1 mm:n aktiivinen alue InGaAs PIN-valodiodi

· Optiset tehomittarit ja optiset tehonvalvontajärjestelmät

· Kuituoptiset testaus- ja mittauslaitteet

· EDFA- ja optisen vahvistimen tehonvalvonta

· NIR-spektroskopia ja optiset anturijärjestelmät

· Vapaan tilan optiset tunnistussovellukset

· Optisten komponenttien karakterisointi ja kalibrointi

· Fotonics-instrumentointi ja OEM-integraatio

Tuotetiedot -1mm aktiivinen alue InGaAs PIN-valodiodi

Absoluuttiset enimmäisarvot (TC = 25 °C)

Sähköoptiset ominaisuudet (TC = 25°C)

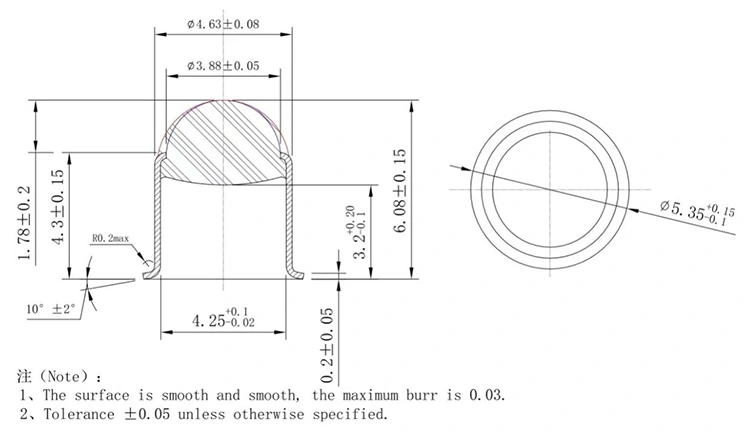

Paketin ja nastan määritelmä -1mm aktiivinen alue InGaAs PIN-valodiodi

Pakkaustyyppi: TO46 Hermetic Metal Package

Pallon linssi:

Tasainen ikkuna:

Tilaustiedot -1mm aktiivisen alueen InGaAs PIN-valodiodi

Mallin nimikkeistö

BPD - X X - XX - X - X

Esimerkki: BPD-1STO46B-FW

Datasheet -1mm aktiivinen alue InGaAs PIN-valodiodi

BPD-1STO46B-BL

BPD-1STO46B-FW

Usein kysytyt kysymykset (FAQ)

K: Mitä eroa on BL (pallolinssi) ja FW (litteä ikkuna) -versioiden välillä?

V: BPD-1STO46B-BL:ssä on pallolinssiikkuna, joka parantaa optisen kytkennän tehokkuutta keskittämällä tulevan valon 1 mm:n aktiiviselle alueelle. Se soveltuu kuitukytkettyihin optisiin signaaleihin, fokusoituihin säteisiin ja sovelluksiin, jotka vaativat korkeampaa kytkentätoleranssia, kuten optisen tehon mittaamiseen ja kuituoptisiin testauslaitteisiin.

BPD-1STO46B-FW:ssä on litteä optinen ikkuna ilman tarkennusoptiikkaa, mikä tarjoaa suoran optisen rajapinnan vapaan tilan optisiin tunnistus- ja mittaussovelluksiin, joissa alkuperäisen sädeprofiilin säilyttäminen on tärkeää.

Molemmissa versioissa käytetään samaa InGaAs PIN -valodiodisirua ja TO46 hermeettistä pakettia, kun taas optisen ikkunan konfiguraatio voidaan valita kytkentätavan ja sovellusvaatimusten mukaan.

K: Minkä aallonpituusalueen tämä 1 mm:n InGaAs-valodiodi pystyy havaitsemaan?

V: Tämä InGaAs PIN -valodiodi tarjoaa laajan lähi-infrapunaspektrivastealueen 900 nm - 1 650 nm, joka kattaa yleisesti käytetyt optiset aallonpituudet, mukaan lukien 1 310 nm ja 1 550 nm viestintäkaistat. Herkkyys on määritetty 1 310 nm:ksi (tyypillisesti 0,9 A/W) ja 1 550 nm:ksi (tyypillisesti 0,95 A/W). Se soveltuu optisen tehon mittaukseen, laservalvontaan, optiseen mittaukseen ja instrumentointisovelluksiin, jotka edellyttävät luotettavaa NIR-tunnistusta.

K: Mikä on vähimmäistilausmäärä (MOQ)?

V: 1 mm:n InGaAs PIN -valodiodin TO46 MOQ on 1 kpl. Tuemme joustavia tilausmääriä yksittäisistä T&K-yksiköistä ja prototyyppien valmistuksesta suurempiin määriin instrumenttien tuotantoon ja OEM-ohjelmiin.

K: Voinko saada kuitupussiversion tästä 1 mm Active Area InGaAs PIN -valodiodista?

V: Kyllä. Box Optronics tarjoaa myös kuitumaistettuja InGaAs-valodiodimoduuleja, joissa on liitäntävaihtoehtoja suoraa kuituliitäntää varten. Nämä moduulit integroivat InGaAs-valodiodisirun kuitukytkennällä kompaktissa paketissa, joka sopii OEM-integrointiin optisiin laitteisiin ja kuituoptisiin järjestelmiin.

Liittyvät tuotteet -1mm aktiivinen alue InGaAs PIN-valodiodi

· Koaksiaalinen Pigtailed InGaAs PIN -valodioditunnistin

· 2 mm InGaAs PIN -valodiodi TO5 (malli BPD-2STO5B-FW)

· 3 mm InGaAs PIN -valodiodi TO5 (malli BPD-3STO5B-FW)

· 5 mm InGaAs PIN -valodiodi TO5 (malli BPD-5STO5B-FW)
