1mm InGaAs PIN-valodiodi TO46

Tuotteen yleiskuvaus - 1mm InGaAs PIN Photodiode TO46

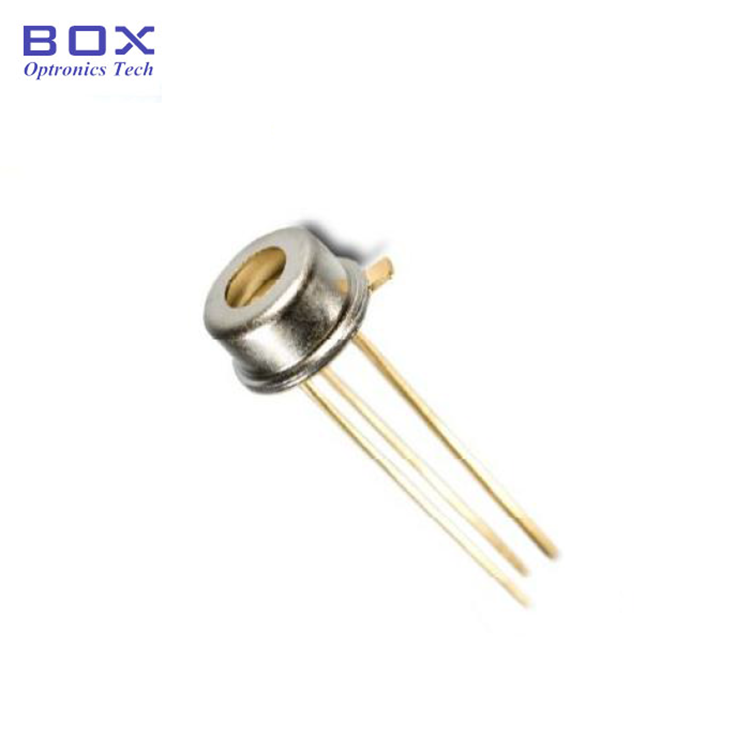

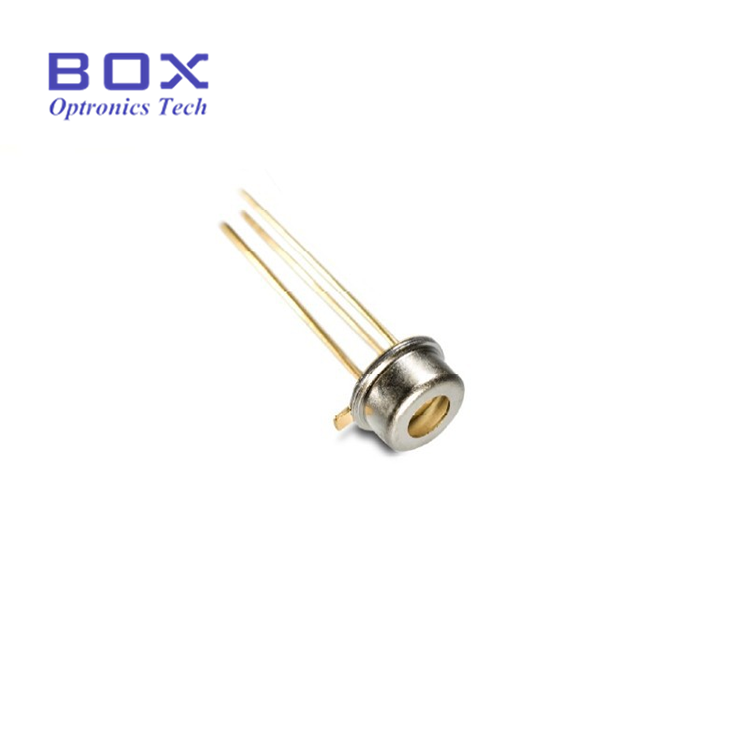

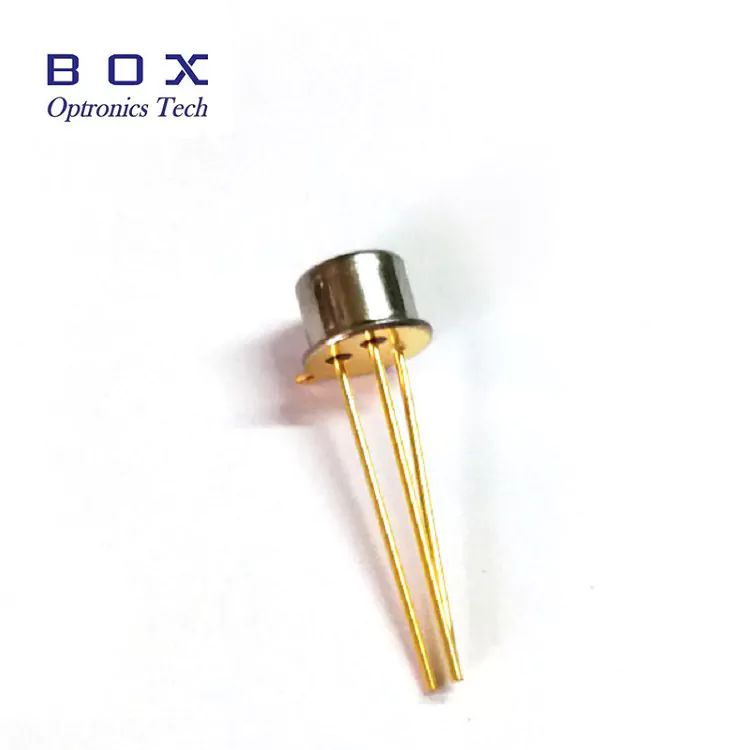

Box Optronicsin 1 mm:n InGaAs PIN -valodiodi (malli BPD-1STO46B-FW) on korkean suorituskyvyn InGaAs-valoilmaisin, joka on suunniteltu lähi-infrapuna (NIR) -tunnistussovelluksiin. PIN-diodirakenteen ansiosta se muuntaa tulevan optisen tehon aallonpituusalueella 900–1650 nm suhteelliseksi valovirraksi, jolla on korkea lineaarisuus ja herkkyys. Sisältää halkaisijaltaan 1 mm:n aktiivisen alueen. Hermeettiseen TO46-metallipurkkiin, jossa on litteä optinen ikkuna, pakattu valodiodi on mekaanisesti kestävä ja takaa vakaan suorituskyvyn vaativissa teollisuus- ja laboratorio-olosuhteissa. Nämä ominaisuudet tekevät siitä erinomaisen valinnan optisen tehon valvontaan, valokuitutestien mittaukseen, laserilmaisuun ja NIR-spektroskopiaan.

Tärkeimmät ominaisuudet - 1mm InGaAs PIN-valodiodi TO46

• Aktiivisen alueen halkaisija: 1 mm tehokkaaseen valonkeräykseen

• Laaja spektrivastealue: 900–1650 nm

• Suuri herkkyys: 0,9 A/W tyypillisesti 1 310 nm:ssä, 0,95 A/W 1 550 nm:ssä

• Erittäin alhainen tumma virta, pieni liitoskapasitanssi

• Korkea luotettavuus ja pitkäaikainen vakaus

• Hermeettinen TO46 litteä ikkuna metallipaketti

• Tavallinen TO-CAN-kokoonpano helpottaa asennusta

Tyypilliset sovellukset - 1mm InGaAs PIN-valodiodi TO46

• Optiset tehomittarit ja optiset tehonvalvontamoduulit

• Kuituoptiset testaus- ja mittauslaitteet

• Optinen signaalintunnistus ja tehonvalvonta tietoliikennejärjestelmissä

• Lähi-infrapunaspektroskopia- ja analyyttiset instrumentit

• Lasertehon valvonta- ja ohjausjärjestelmät

• Optisen vaimentimen kalibrointi ja karakterisointi

• Tutkimus ja kehitys fotoniikkalaboratorioissa

• Optisten moduulien integrointi ja fotonisten osajärjestelmien kehittäminen

Tekniset tiedot - 1mm InGaAs PIN-valodiodi TO46

Absoluuttiset enimmäisarvot (TC = 25 °C)

Sähköoptiset ominaisuudet (TC = 25°C)

Tuotetiedot-1mm InGaAs PIN Photodiode TO46

Mikä on InGaAs PIN -valodiodi?

InGaAs PIN -valodiodi on erittäin herkkä puolijohdeilmaisin, joka on suunniteltu lähiinfrapuna (NIR) optiseen ilmaisuun. P-I-N-puolijohderakenteeseen perustuen se muuntaa saapuvat fotonit valovirraksi, jolla on erinomainen lineaarisuus ja stabiilisuus.

InGaAs-valodiodit, jotka toimivat 900 nm:stä 1700 nm:iin, tarjoavat korkean herkkyyden optisilla viestintäkaistoilla ja SWIR-alueella, joten ne soveltuvat valokuitutestaukseen, optisen tehon valvontaan, spektroskopiaan ja tunnistussovelluksiin.

1 mm:n aktiivinen alue tarjoaa parannetun valonkeräyskyvyn ja paremman kytkentätoleranssin, mikä tarjoaa erinomaisen tasapainon herkkyyden, kohdistusjoustavuuden ja tunnistusnopeuden välillä.

Suorituskyvyn kohokohdat - 1 mm InGaAs PIN -valodiodi TO46

• Suuri reagointikyky ja kvanttitehokkuus

• Erittäin alhainen tumma virta

• Matala kapasiteetti ja nopea vaste

• Laaja spektripeitto

• Hermeettinen TO46-paketti

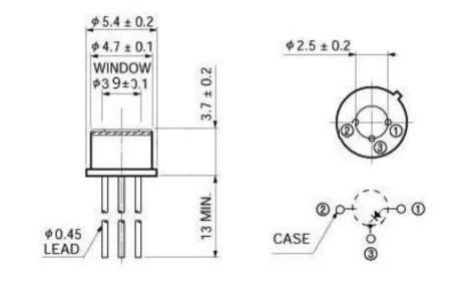

Pakkauksen mitat ja nastan määritys - 1mm InGaAs PIN Photodiode TO46

Pakkaustyyppi: TO46 Hermeettinen metallipurkki, litteä ikkuna (TO-CAN 3-pin)

Tölkin halkaisija: φ5,4 ± 0,2 mm (ulompi), φ4,7 ± 0,1 mm (sisä)

Ikkunan halkaisija: φ3,9 ± 0,1 mm

Pin-kokoonpano (alanäkymä): Nasta 1 = Anodi (P-puoli), Nasta 2 = Kotelo (GND), Nasta 3 = Katodi (N-puoli)

Tilaustiedot

Mallin nimikkeistö

BPD - X X - XX - X - X

Esimerkki: BPD-1STO46B-FW

Datasheet-1mm InGaAs PIN Photodiode TO46

Datasheet

Toimitusaika

• Vakioyksiköt (varastossa olevat mallit): 3–5 työpäivää

• Vakiotuotanto: 10–15 työpäivää

• Tilaukset: ota yhteyttä tuotantoaikataulua varten

• Kansainvälinen toimitus: ~5 työpäivää (DHL/UPS/FedEx express)

• Nopeutettu palvelu: saatavilla pyynnöstä

Käyttöohjeet ja käsittely-1mm InGaAs PIN-valodiodi TO46

• Photodiodit ovat sähköstaattisille purkauksille (ESD) herkkiä laitteita – käytä aina asianmukaista ESD-suojausta

• Vältä koskettamasta johtoja suoraan paljain sormin kontaminoitumisen ja ESD-vaurioiden välttämiseksi

• Säilytä käyttämättömät laitteet ESD-turvallisissa pakkauksissa tai johtavissa lokeroissa estääksesi sähköstaattisen purkauksen vauriot
