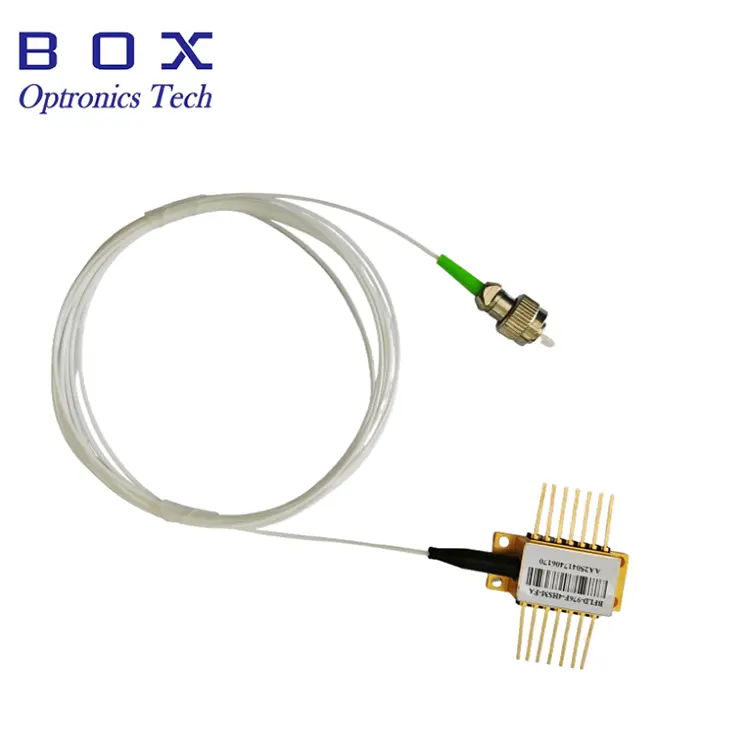

1582nm DFB-laser H2S-kaasutunnistukseen

Tuotteen yleiskuvaus   - 1582nm DFB-laser H2S-kaasutunnistukseen

Box Optronicsin 1582 nm:n DFB-laser H2S-kaasutunnistukseen on tehokas MQW-hajautettu palautelaser, joka on suunniteltu rikkivedyn (H₂S) havaitsemiseen ja valokuitutunnistukseen. Aallonpituuden tarkkuus on +/-1 nm, aallonpituusalue on 1581–1583 nm, ja se tuottaa 10 mW:n vähimmäisoptisen lähtötehon SM- tai PM-kuidun kautta. Integroitu TEC ja 10kΩ termistori tukevat aallonpituuden stabilointia, kun taas 0,01nm/mA aallonpituusvirtakerroin mahdollistaa aallonpituuden hienosäädön. ≥30 dB:n optinen isolaattori vähentää takaheijastuksia, ja 14-nastainen perhospaketti kahdella liitäntävaihtoehdolla tarjoaa joustavan järjestelmäintegraation.

Tärkeimmät ominaisuudet   - 1582nm DFB-laser H2S-kaasun tunnistukseen

· Keskiaallonpituus: 1582nm, +/-1nm WL-toleranssi (alue 1581–1583nm)

· Suuri optinen lähtöteho: 10mW / 20mW

· Suuri sivutilan vaimennussuhde: vähintään 35 dB, tyypillinen 40 dB (CW)

· Sisäänrakennettu optinen eristin: ≥30 dB:n eristys

· Integroitu termosähköinen jäähdytin (TEC) ja 10 kΩ termistori aallonpituuden stabilointiin

· Alan standardien mukainen 14-nastainen perhospaketti, tyypin 1 ja tyypin 2 liitäntävaihtoehdot

·  SM-kuitu tai PM-kuituinen letku

Tyypilliset sovellukset   - 1582nm DFB-laser H2S-kaasun tunnistukseen

· Rikkivetykaasun (H2S) havaitseminen ja valvonta TDLAS:n avulla

· Aallonpituusmodulaatiospektroskopia (WMS) H2S-tunnistukseen

· Teollisuuden H₂S-turvallisuus- ja ympäristövalvonta

· Öljy- ja kaasu-, kemikaali- ja jätevesikaasuanalyysit

· Prosessikaasujen seuranta ja päästöjen analysointi

· NIR-spektroskopia ja kaasuanalyysilaitteet

· OEM-integrointi H₂S-kaasuanalysaattoreihin ja teollisuuden turvallisuusjärjestelmiin

Tuotetiedot   – 1582nm DFB-laser H2S-kaasutunnistukseen

Absoluuttiset enimmäisarvosanat

Sähköoptiset ominaisuudet (T = 25°C laserlämpötila)

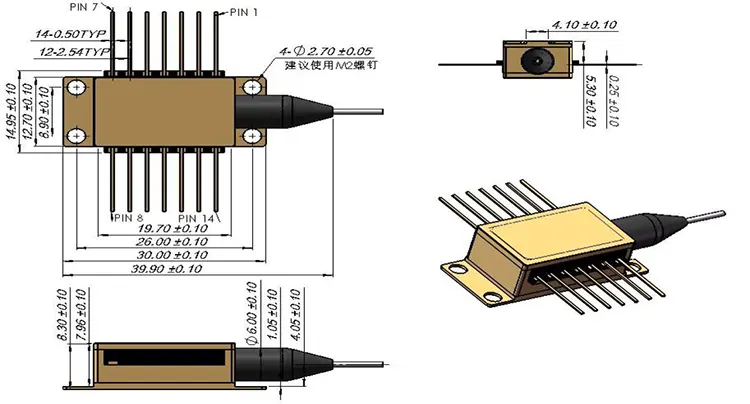

Pakkauksen ja nastan määritelmä   – 1582nm DFB-laser H2S-kaasun tunnistukseen

Type 1 Pin Configuration

Type 2 Pin Configuration

Tilaustiedot   - 1582nm DFB-laser H2S-kaasutunnistukseen

Mallin nimikkeistö

BFLD - XXXX - XX - XX - XX (-X)

Esimerkki: BFLD-1582-10SM-FA

Tietolomake ja testilomake   - 1582 nm DFB-laser H2S-kaasutunnistukseen

tietolomake

testilehti

Usein kysytyt kysymykset (FAQ)

K: Miksi 1582 nm sopii H₂S-kaasutunnistukseen?

V: 1582 nm:n aallonpituusalue sisältää H2S-absorptio-ominaisuuksia, ja sen on osoitettu olevan H2S-jäljen havaitseminen DFB-lasereilla ja TDLAS/QEPAS-tekniikoilla. TDLAS:ssa laserin aallonpituus skannataan kohteen absorptioviivan yli ja tuloksena oleva absorptio analysoidaan H2S-konsentraation määrittämiseksi. 1582 nm:n alue on yhteensopiva myös standardikuituoptisten komponenttien ja kypsän DFB-lasertekniikan kanssa. Kapea viivanleveys ja korkea SMSR mahdollistavat tarkan aallonpituuden ohjauksen spektroskooppista havaitsemista varten.

K: Miksi sisäänrakennettu optinen eristin on tärkeä kaasuntunnistusjärjestelmille?

V: Kuituliittimien, kaasukennojen, säteenjakajien ja muiden optisten komponenttien vastaheijastukset voivat aiheuttaa optista takaisinkytkentää, mikä johtaa lähtötehon vaihteluihin, tilan epävakauteen ja aallonpituuden epävakauteen. Sisäänrakennettu optinen eristin ≥30 dB:n eristyksellä vaimentaa optista palautetta ja auttaa ylläpitämään vakaan lasertoiminnan ja mittauksen perusviivat. Sen tehokkuus on erityisen arvokasta kuitupohjaisissa TDLAS-järjestelmissä, joissa on merkittäviä optisia heijastuksia.

K: Mikä on vähimmäistilausmäärä (MOQ)?

V: MOQ on 1 kpl. Pieniä määriä on saatavilla T&K-toimintaan, prototyyppien valmistukseen ja alkuarviointiin, kun taas suurempia määriä voidaan tukea kaasuanalysaattorien tuotantoon ja OEM-ohjelmiin. Ota yhteyttä myyntitiimiimme saadaksesi tarvittavan määrän hinnoittelun.

K: Voinko saada mukautetun aallonpituuden eri kaasulajeille?

V: Kyllä. Box Optronics tarjoaa DFB-lasereita eri aallonpituuksilla, jotka on sovitettu kaasun absorptioominaisuuksiin TDLAS- ja muihin spektroskooppisiin sovelluksiin. Saatavilla olevat aallonpituudet sisältävät liuokset H2S:lle, CO2:lle, CH4:lle, H2O:lle, CO:lle, NH3:lle, O2:lle ja muille kaasuille. Ota meihin yhteyttä ja kerro tavoitekaasu- ja aallonpituusvaatimuksistasi toteutettavuusarvioinnin ja tarjouksen saamiseksi.
