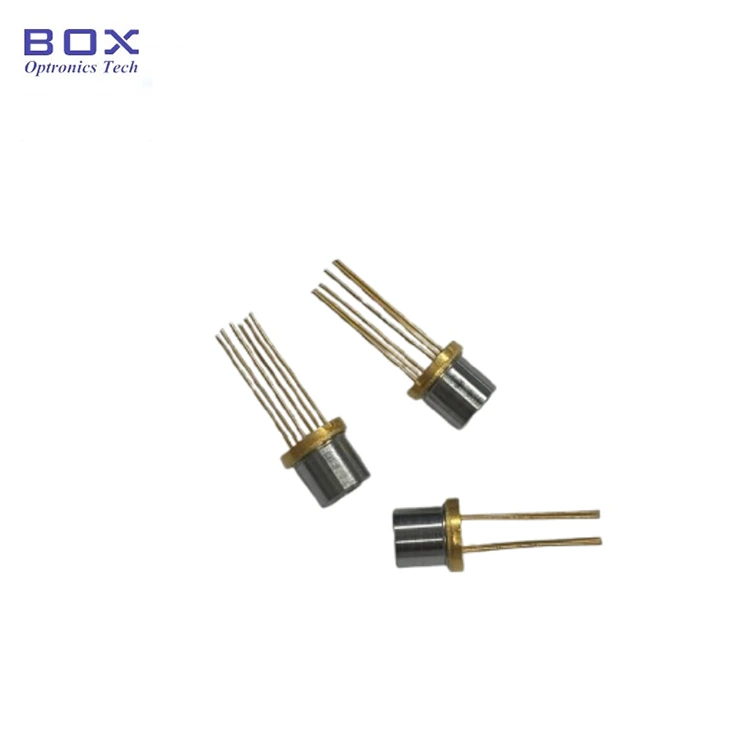

1392nm DFB-laserdiodi TO-CAN

Tuotteen yleiskatsaus -1392nm DFB-laserdiodi TO-CAN

Box Optronicsin 1392 nm:n DFB-laserdiodi TO-CAN (malli: BLD-D1392.5TO60-AL) sisältää 1392,5 nm:n keskiaallonpituuden (1391,5–1393,5 nm) ja 5 mW:n optisen ulostulon polttovälin 7 mm:n asfäärisen linssin kautta. Tämä vapaan tilan optiseen kytkemiseen suunniteltu 1392 nm DFB-laserdiodi soveltuu kaasukennojen kytkemiseen, kaasuanalyysiin ja optisen tunnistusjärjestelmän integrointiin.

Integroitu TEC ja termistori tukevat lämpötilan säätöä aallonpituuden stabilointiin. Hermeettinen TO60-metallipaketti 6-nastaisella konfiguraatiolla tarjoaa kompaktin ja vankan muotokertoimen kaasuanalysaattoreille ja teollisille optisille mittauslaitteille.

Tärkeimmät ominaisuudet -1392nm DFB-laserdiodi TO-CAN

· Keskiaallonpituus: 1392,5 nm (alue 1391,5–1393,5 nm), +/-1 nm korkea aallonpituuden tarkkuus

· Suuri optinen lähtöteho: vähintään 5 mW

· Alhainen kynnysvirta

· Integroitu lämpösähköinen jäähdytin (TEC), termistori

· Kompakti TO60 hermeettinen paketti asfäärisellä linssillä

Tyypilliset sovellukset - 1392nm DFB-laserdiodi TO-CAN

· Vesihöyryn (H₂O) tunnistus TDLAS:n avulla

· Vapaan tilan kaasukennospektroskopia

· 1392nm DFB-laserlähteet kaasuanalysaattoreille

· Teollisen prosessin kosteudenvalvonta

· Optiset kaasuntunnistus- ja spektroskopialaitteet

· Fotonics-tutkimus ja OEM-kaasuanalyysijärjestelmät

Tuotteen tekniset tiedot -1392nm DFB-laserdiodi TO-CAN

Absoluuttiset enimmäisarvosanat

Sähköoptiset ominaisuudet (T = 25°C)

TEC:n ominaisuudet

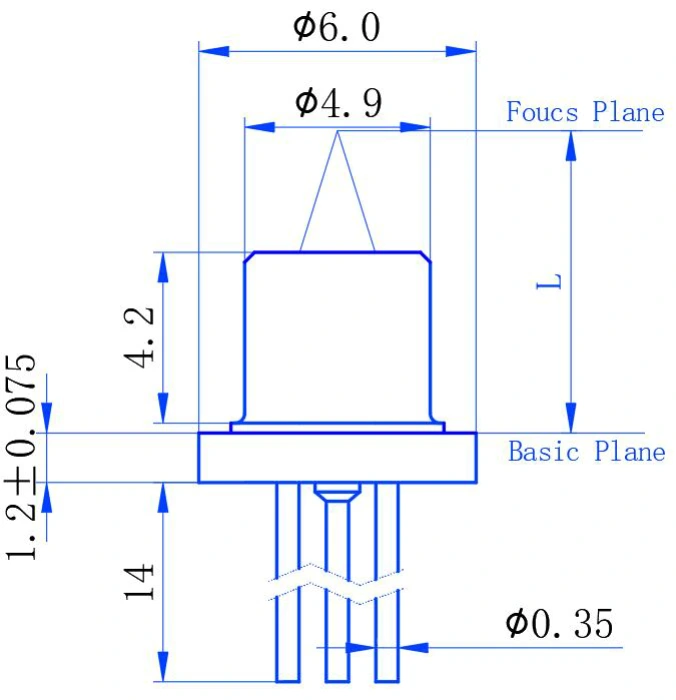

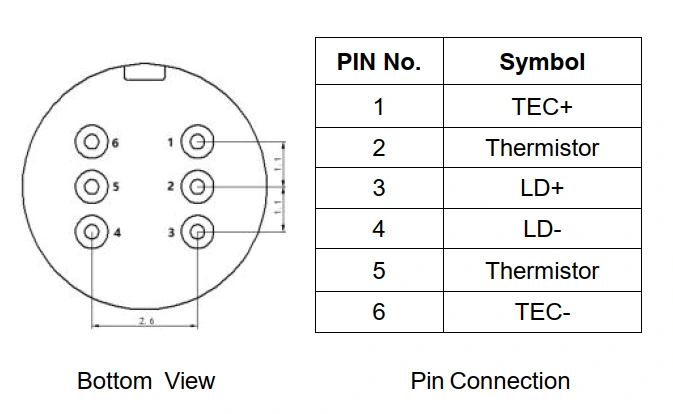

Paketin ja PIN-koodin määritelmä

Tilaustiedot -1392nm DFB-laserdiodi TO-CAN

Mallin nimikkeistö

BLD - D XXXX - XX - X

Esimerkki: BLD-D1392.5TO60-AL

Tietolomake -1392nm DFB-laserdiodi TO-CAN

Datasheet

Usein kysytyt kysymykset (FAQ)

K: Mitä kaasua voidaan havaita 1392nm DFB-laserilla?

V: 1392 nm:n aallonpituutta käytetään yleisesti vesihöyryn (H2O) absorptiospektroskopiassa, ja sitä voidaan soveltaa TDLAS-pohjaiseen kosteuden ja vesihöyryn havaitsemiseen. Erityinen absorptiolinja ja toimintaolosuhteet tulee arvioida kaasupitoisuuden, optisen reitin pituuden ja järjestelmän suunnittelun perusteella. Box Optronics tarjoaa myös DFB-laserdiodeja muilla aallonpituuksilla erilaisiin kaasuntunnistusvaatimuksiin.

K: Mitä eroa on tällä TO60 DFB laserilla ja perhospakatulla DFB laserilla?

V: Tärkeimmät erot ovat paketin muoto, optinen käyttöliittymä ja hinta.

TO60-versiossa on kompakti hermeettinen metallipurkkipaketti, jossa on integroitu TEC, termistori ja asfäärinen linssi vapaan tilan optista kytkentää varten.

Butterfly DFB -laserit ovat tyypillisesti saatavilla kuitupohjaisella lähdöllä, ja ne voivat integroida lisätoimintoja, kuten optisen eristimen ja monitorin valodiodin kokoonpanosta riippuen.

Yksinkertaisemman paketin ja vapaan tilan optisen lähtönsä ansiosta TO60-versio tarjoaa kustannustehokkaamman vaihtoehdon kaasuntunnistukseen ja muihin sovelluksiin, joissa kuitukytkentää ja lisäintegroituja toimintoja ei tarvita. Valinta riippuu tarvittavasta optisesta kytkentämenetelmästä, pakkauksen koosta ja järjestelmäarkkitehtuurista.

K: Kuinka integroitu TEC parantaa kaasunilmaisun suorituskykyä?

V: Integroitu TEC ja 10 kΩ termistori säätävät DFB-laserin lämpötilaa, auttavat ylläpitämään vakaat käyttöolosuhteet ja vähentämään lämpötilan vaihteluiden aiheuttamaa aallonpituuden siirtymää. Lämpötilan säätö on tärkeää TDLAS-järjestelmissä, koska laserin aallonpituuden on pysyttävä kohdakkain kohteen absorptioominaisuuden kanssa. TEC-spesifikaatioita on tarkasteltava yhdessä laserin käyttölämpötila-alueen ja täydellisen kaasuntunnistusjärjestelmän vaatimusten kanssa.

Liittyvät tuotteet

· 1392nm 10mW DFB Butterfly -laserdiodi

· 760 nm 10 mW DFB Butterfly -laserdiodi

· 1512nm 10mW DFB 14-PIN Butterfly Laser

· 1574nm DFB-laserdiodi CO2-tunnistukseen

· 1 mm:n aktiivisen alueen InGaAs PIN -valodiodi

Käyttöohjeet ja käsittely

· Laserdiodit ovat sähköstaattisille purkauksille (ESD) herkkiä laitteita. Asianmukaisia ​​ESD-suojausmenetelmiä tulee aina noudattaa käsittelyn aikana.

· Moduuleja tulee käsitellä samalla tavalla kuin tavallisia puolijohdelaitteita sähköstaattisten vaurioiden estämiseksi. Turvallista säilytystä ja kantamista varten moduulit tulee pakata ESD-kestävään materiaaliin.

· Jotta moduulit kootaan piirilevylle, työpöytä, juotoskolvi ja ihmiskeho tulee maadoittaa.

· Säilytä käyttämättömät laitteet suositellussa säilytyslämpötilassa (-40°C - +85°C) ESD-suojatussa pakkauksessa.

· Älä ylitä teknisissä tiedoissa määritettyjä absoluuttisia maksimiarvoja, mukaan lukien 100 mA:n enimmäisvirta ja 2 V:n enimmäissyöttöjännite.

· Käytä aina laserdiodiohjainta, jossa on virtarajoitus ja ylijännitesuoja.

· Ota TEC-lämpötilan stabilointi käyttöön ennen laserkäyttövirran käyttämistä optimaalisen suorituskyvyn ja aallonpituuden vakauden varmistamiseksi.

· Vältä koskettamasta asfääristä linssin pintaa paljain sormin kontaminoitumisen estämiseksi. Jos puhdistus on tarpeen, käytä isopropyylialkoholia (IPA) ja nukkaamatonta vanupuikkoa.

· Jotteen uudelleenvirtauslämpötila: enintään 260°C 10 sekunnin ajan. Vältä liiallista juotosaikaa tai -lämpötilaa.
