Tuotteen yleiskatsaus - Optinen tehomittari

Box Optronicsin optinen tehomittari on korkean suorituskyvyn optoelektroninen mittauslaite, joka on suunniteltu tarkkaan optisen tehon havaitsemiseen ja analysointiin. Korkealaatuisten piin (Si) ja indiumgalliumarsenidin (InGaAs) valodiodiilmaisimien ympärille rakennetut tehomittarimme tarjoavat tarkkoja ja luotettavia mittauksia ultravioletti-, näkyvä-, lähi-infrapuna- ja keski-infrapuna-spektrialueilla.

Sarjaan kuuluu sekä monikanavaiset pöytämallit (PM-MC-4-B5) laboratorio- ja tuotantotestaukseen sekä kompaktit kädessä pidettävät yksikanavaiset mallit (PM-SC-1-HD) kenttätestaukseen ja paikan päällä tapahtuvaan kalibrointiin. Kaikissa laitteissa on intuitiiviset kosketusnäyttöliitännät, reaaliaikainen tilastoanalyysi (virta, min, maksimi, keskiarvo, huipusta huippuun, standardipoikkeama) ja USB-liitäntä PC-pohjaista tiedonkeruuta ja -analyysiä varten. Vaihdettavien ilmaisinpäiden, jotka tukevat eri aallonpituuskaistoja ja tehoalueita, valinnaisten integroitujen pallomallien avulla tasaista säteen keräämistä varten ja joustavilla kuituliitosvarusteilla (paljaskuituadapteri ja FC-kuituadapteri), optiset tehomittarimme voidaan konfiguroida vastaamaan erityisvaatimuksia.

Tärkeimmät ominaisuudet - Optinen tehomittari

● Korkea mittausresoluutio: 0,001 dB tarkkoja teholukemia varten

● Laaja tehoalue: 1nW~10mW tai 10uW~10W

● Laaja aallonpituuspeitto: 400–1100 nm (Si), 900–1650 nm (InGaAs), 1100–2200 nm (InGaAs)

● Useita muototekijöitä: Saatavilla olevat pöytätason (4-kanavainen) ja kämmenlaitteen (1-kanavainen) kokoonpanot

● Sisäänrakennettu tehon tilastollinen analyysi: nykyinen arvo, minimi, maksimi, keskiarvo, huipusta huippuun, keskihajonta

● Konfiguroitava datanäytteenottoväli: 0,1 s - 1 s

● Intuitiivinen kosketusnäytöllinen käyttöliittymä reaaliaikaisella näytöllä

● USB-liitäntä isäntäohjelmistolla tiedon kirjaamista ja graafista analysointia varten

● Analoginen jännitelähtö (0~2,5 V) BNC/SMA:n kautta

● Yhteensopiva paljaskuituadapterin (BFA) ja FC-kuituadapterin (FCA) lisävarusteiden kanssa

● Kompakti, kestävä rakenne, joka sopii sekä laboratorio- että teollisuusympäristöihin

● Mittausepävarmuus: ±5 %

Tyypilliset sovellukset - Optinen tehomittari

● Optisten komponenttien testaus ja karakterisointi (laserdiodit, kuidut, vahvistimet, isolaattorit)

● Lasertehon tarkastus ja vakauden valvonta

● Kuituoptisen järjestelmän kohdistus ja häviön mittaus

● Fotoniikan ja optoelektroniikan tutkimus- ja kehityslaboratoriot

● Teollisuuden lasertuotantolinjan laadunvalvonta ja testaus

● Optisen anturin kalibrointi ja validointi

● Tietoliikennekomponenttien testaus (CWDM, DWDM, lähetin-vastaanottimet)

● Opetus- ja yliopistojen optiset laboratoriot

● Kenttähuolto ja laitteiden kalibrointi paikan päällä

Tekniset tiedot - Optinen tehomittari

Ilmaisimen tekniset tiedot (T=25°C)

Isäntäyksikön tekniset tiedot

Lisävarusteiden tiedot

Tuotetiedot - Optinen tehomittari

Mikä on optinen tehomittari?

Optinen tehomittari on tarkkuus optoelektroninen instrumentti, joka on suunniteltu mittaamaan optisten signaalien tehoa, tyypillisesti lasereista, valodiodeista (LED) tai kuituoptisista siirtojärjestelmistä.

Se koostuu kahdesta pääkomponentista: kalibroidusta fotodiodi-anturipäästä, joka muuntaa tulevan optisen tehon sähkövirraksi, ja näyttö-/prosessointiyksiköstä, joka vahvistaa, digitoi ja näyttää mitatun tehoarvon yksiköissä, kuten watteina (W), milliwatteina (mW) tai desibeleinä suhteessa 1 mW:iin (dBm).

Optiset tehomittarit ovat perustyökaluja fotoniikan tutkimuksessa, valokuituviestinnässä, laservalmistuksessa ja laadunvalvonnassa. Niitä käytetään laserlähdön karakterisointiin, kuidun lisäyshäviön mittaamiseen, optisen vahvistimen lähtötehon ja vahvistuksen mittaamiseen sekä järjestelmätason tehobudjetin tarkistamiseen.

Ilmaisinmateriaalin valinta (pii näkyvälle/NIR:lle, InGaAs NIR/SWIR:lle) määrää instrumentin aallonpituusalueen ja herkkyyden.

Tuotesarjan yleiskatsaus

Box Optronics tarjoaa modulaarisen optisen tehomittarialustan, jossa on vaihdettavat ilmaisinpäät ja kaksi isäntäyksikkövaihtoehtoa, joiden avulla asiakkaat voivat konfiguroida järjestelmän, joka on optimoitu heidän erityisiin mittausvaatimuksiinsa:

Ilmaisinpäät

• PMS-4011-2040: Piivalodioditunnistin integroivalla pallolla, joka kattaa 400-1100 nm tehoalueella -20-+40dBm (10μW-10W). Ihanteellinen näkyvän ja lähi-infrapuna lasertehon mittauksiin.

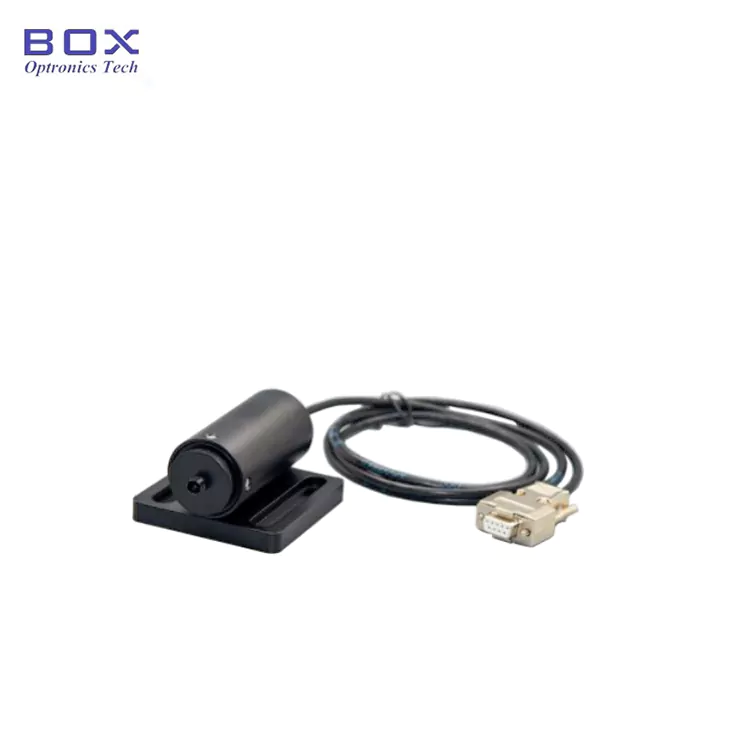

• PMS-9016-6010: InGaAs-valodioditunnistin (ei integroivaa palloa), joka kattaa 900–1650 nm ja laajennetun pienitehoalueen -60–+10 dBm (1nW–10mW). Optimoitu erittäin herkkiin tietoliikennekaistamittauksiin.

• PMS-9016-2043: InGaAs-valodioditunnistin integroivalla pallolla, joka kattaa 900-1650nm laajalla tehoalueella -20-+43dBm (10μW-20W). Soveltuu yleiskäyttöiseen tietoliikenne- ja tietoliikennetestaukseen.

• PMS-1122-2040: Laajennetun aallonpituuden InGaAs-valodioditunnistin integroivalla pallolla, joka kattaa 1100-2200nm tehoalueella -20-+40dBm (10μW-10W). Suunniteltu lyhytaaltoisiin infrapunasovelluksiin (SWIR).

Isäntäyksiköt

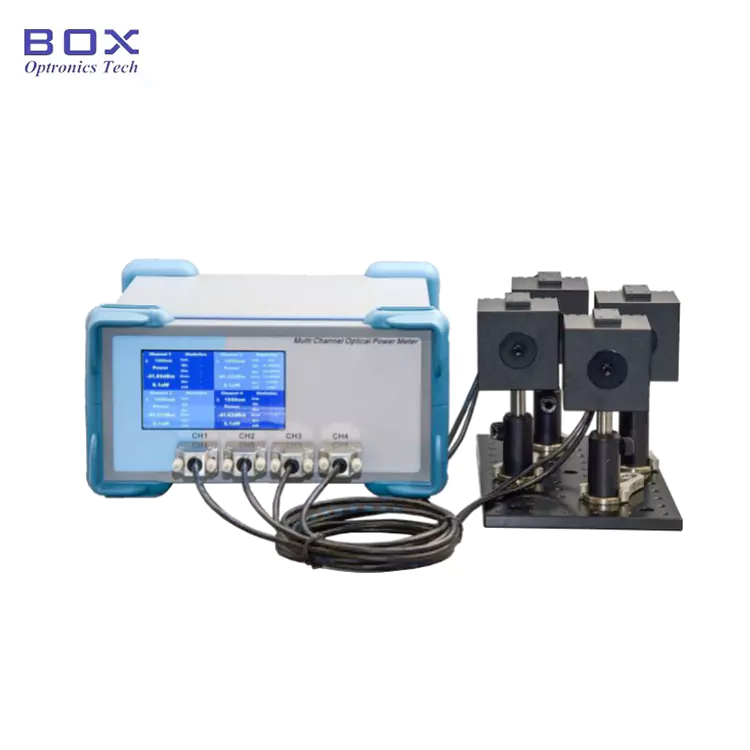

• PM-MC-4-B5 (monikanavainen työpöytä): Nelikanavainen pöytäyksikkö, jossa on suuri kosketusnäyttö, joka tukee jopa neljän ilmaisinkanavan samanaikaista mittausta. Ihanteellinen laboratorioasennuksiin, tuotannon testausasemiin ja sovelluksiin, jotka vaativat monipistevalvontaa.

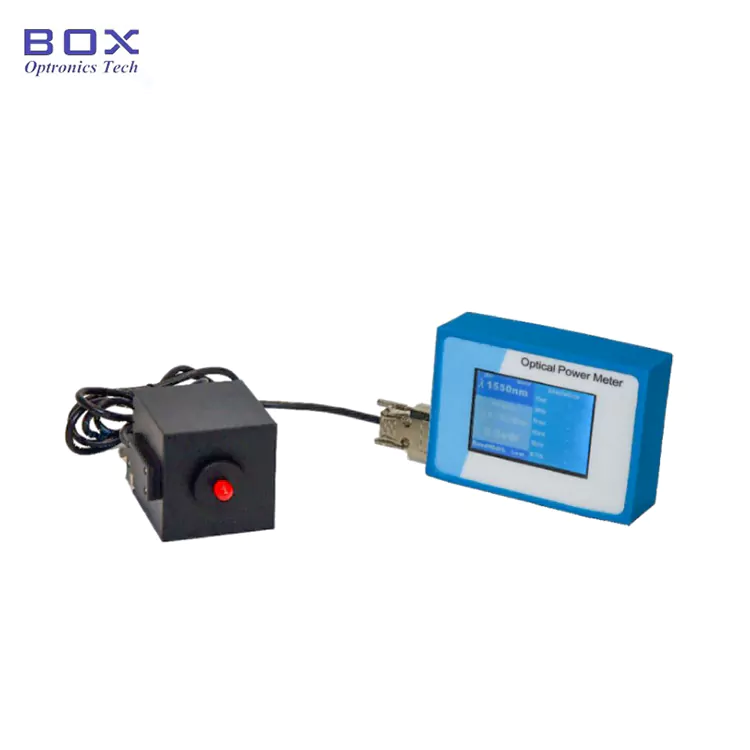

• PM-SC-1-HD (Handheld Single-Channel): Kompakti yksikanavainen kämmenlaite, jossa on kosketusnäyttöliittymä, suunniteltu siirrettäväksi ja kenttäkäyttöön. Täydellinen paikan päällä tapahtuvaan kalibrointiin, kenttähuoltoon ja mobiilitestaussovelluksiin.

Tilaustiedot - Optinen tehomittari

Mallin nimikkeistö

Isäntäyksiköiden nimeämissopimus

PM - XX - X - XX

Esimerkki: PM-MC-4-B5

Ilmaisimien nimeämissopimus

PMS - XXXX - XXXX - XX

Esimerkki: PMS-9016-2040-FC

Tietolomake ja ohjelmisto-optinen tehomittari

Datasheet

· Kaukosäädin USB-liitännän kautta. PC-ohjelmiston latauslinkki mukana oston mukana.

Tarjous- ja maksuehdot

Lainausehdot

· EXW

· DAP

· FOB

· Muut ehdot: ota meihin yhteyttä keskustellaksesi.

Maksuehdot

· PayPal: Nopea ja turvallinen maksu näytteistä ja pienistä tilauksista

· T/T (pankkisiirto): Normaali maksutapa tavallisille tuotantotilauksille

· Alibaba Trade Assurance: Suojattu tilaussuoja verkkotapahtumille ostajan takuulla

· Luottokortti: Saatavilla PayPalin ja Alibaban kautta

· Joustavat maksuehdot: Neuvoteltavissa

Toimitusaika

· Vakioyksiköt (varastossa olevat mallit): 3–5 työpäivää

· Vakiotuotanto: 10–15 työpäivää

· Määrätilaukset: Ota yhteyttä tuotantoaikataulua varten

· Kansainvälinen toimitus: ~5 työpäivää (DHL/UPS/FedEx express)

· Nopeutettu palvelu: saatavilla pyynnöstä

Käyttöohjeet ja käsittely-optinen tehomittari

Turvallisuusohjeet

· Älä koskaan katso suoraan aktiiviseen lasersäteeseen tai optiseen lähtöporttiin

· Noudata aina asianmukaisia ​​laserturvaohjeita ja käytä asianmukaisia ​​lasersuojalaseja

· Älä ylitä käytössä olevan ilmaisinmallin suurinta nimellistehoa

· Irrota virta ennen laitteen puhdistamista tai huoltoa

· Käytä vain määritettyä virtalähdettä, jotta laite ei vahingoitu

Ilmaisimen huolto ja huolto

· Pidä ilmaisimen aukko puhtaana ja puhtaana pölystä, öljystä ja roskista

· Käytä puhtaita, nukkaamattomia pyyhkeitä ja sopivaa optista puhdistusliuosta, kun puhdistat tunnistimen pintaa

· Kiinnitä aina ilmaisimen suojakorkit, kun sitä ei käytetä

· Vältä aktiivisen tunnistimen pinnan koskettamista sormilla tai työkaluilla

· Puhdista kuituliittimet ennen kuin asetat ne paikalleen asianmukaisilla puhdistustyökaluilla

· Vältä pudottamasta ilmaisinta tai altistamasta sitä mekaaniselle iskulle

· Säilytä puhtaassa, kuivassa ympäristössä, kun sitä ei käytetä

· Säännöllinen uudelleenkalibrointi suositellaan vuosittain

Laadunvarmistus

Box Optronics on sitoutunut tarjoamaan korkealaatuisia optisia testaus- ja mittauslaitteita, joilla on luotettava ja tasainen suorituskyky. Kaikki optiset tehomittarimme käyvät läpi tiukat testaukset, kalibrointi ja laadunvalvontamenettelyt ennen toimitusta.

Takuu

· 12 kuukauden rajoitettu takuu toimituspäivästä alkaen

· Takuu kattaa materiaali- ja valmistusvirheet

· Ilmainen korjaus tai vaihto viallisille yksiköille takuun alaisena

· Takuu ei kata vaurioita, jotka johtuvat väärinkäytöstä, väärästä käsittelystä, luvattomista muutoksista tai kuluvien osien normaalista kulumisesta
