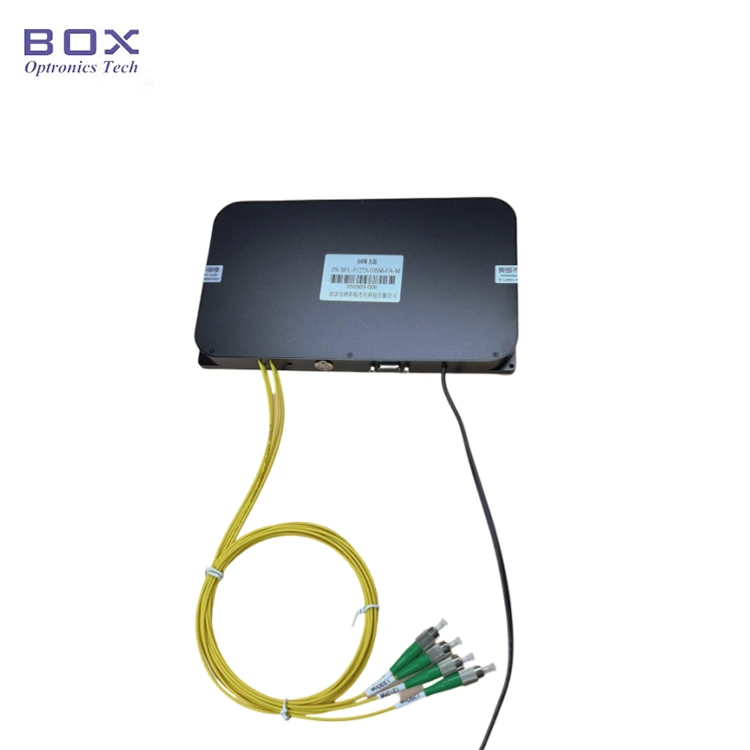

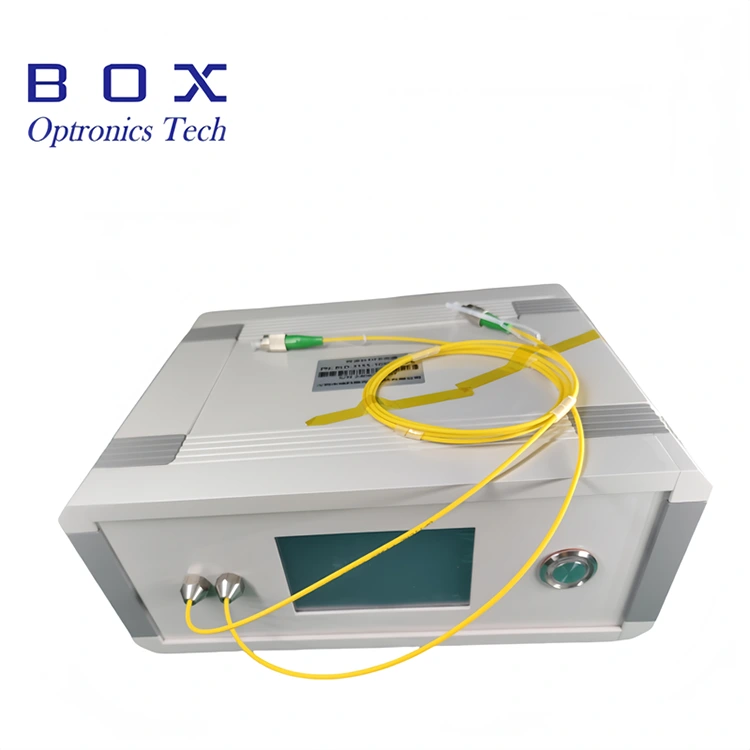

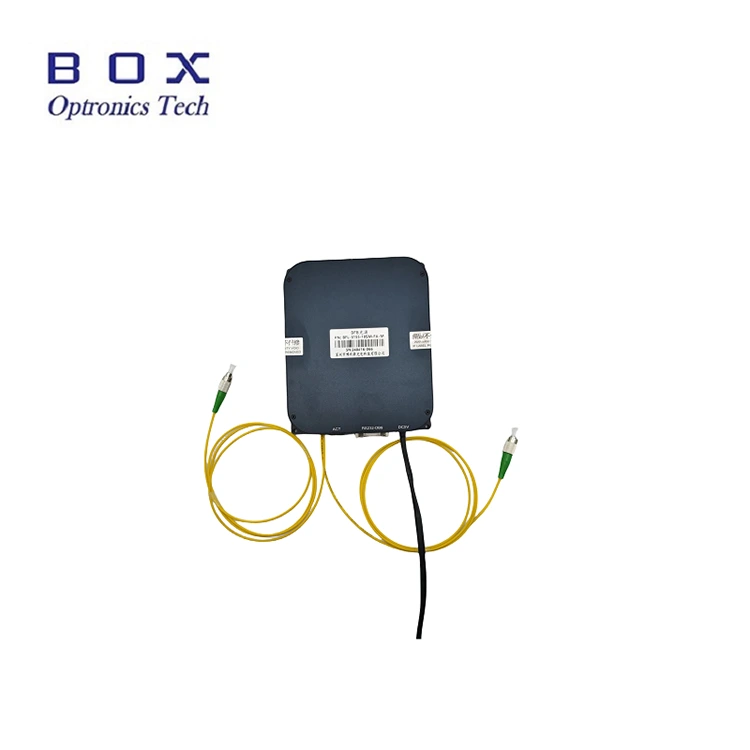

Tämä on monikanavainen DFB-laserlähde, jossa on vapaasti konfiguroitavat aallonpituudet ja jatkuvan aallon (CW) toiminta. Saatavilla olevia aallonpituusvaihtoehtoja ovat CWDM (1270-1650 nm), DWDM ITU-kanavat 18-64, LAN-WDM-aallonpituudet sekä tietyt aallonpituudet, kuten 1030 nm ja 1064 nm. Tuote on saatavana kahdessa kokoonpanossa: erillinen pöytäyksikkö tai integroitava modulaarinen lisävaruste; varustettu tietoliikenneliitännöillä ja valvontaohjelmistolla. Käyttäjät voivat valita kiinteän lähtötehon tai tehosäädettävän kokoonpanon välillä. Tämä monikanavainen DFB-laserlähde tukee toimintaa yksikanavaisena valonlähteenä tai samanaikaista lähtöä useiden kanavien kautta.
|
Parametri |
Yksikkö |
Kaksi kanavaa |
Neljä kanavaa |
Huom |
|
Työn aallonpituus |
nm |
1310/1550 |
1270/1290/1310/1330 |
muokattavissa |
|
Valinnainen aallonpituus |
nm |
1030 1064 1270 1290 1310 1330 1350 1370 1390 1410 1450 1470 1490 1510 1530 1550 1570 1590 1610 1625 nm 1650nm 1683nm |
DFB tyyppi |
|
|
Lähtöteho |
mW |
20/10/Muu |
muokattavissa |
|
|
Sivutila Vaimennussuhde |
dB |
>30 |
|
|
|
Työtila |
- |
CW |
|
|
|
Tehon säätöalue |
- |
10-100 % |
|
|
|
Lyhyen aikavälin vakaus (15 minuuttia) |
dB |
≤±0,02 Vastaava ≤±0,5 % |
|
|
|
Pitkäaikainen vakaus (8 tuntia) |
dB |
≤±0,05 Vastaava ≤±1 ,2 % |
|
|
|
Liitin |
- |
FC/APC |
muokattavissa |
|
|
Kuitutyyppi |
- |
Hi1060/SMF-28/PM1550 |
muokattavissa |
|
|
Paketti |
mm |
195 (L) × 220 (S) × 120 (K) |
Pöytätaso |
|
|
150 (L) × 125 (S) × 20 (K) |
Moduuli |
|||
|
Virtalähde |
V |
AC 110-240V, <20W |
Pöytätaso |
|
|
DC 5V/4A, <15W |
Moduuli |
|||
|
Virrankulutus |
W |
≤60 |
|
|
|
Käyttölämpötila-alue |
℃ |
-5 ~ +55 |
|
|
|
Varastointilämpötila-alue |
℃ |
-40 ~+85 |
|
|
● Mukautettavat aallonpituudet ja lähtötehot;
● 2-16 kanavaa käytettävissä;
● Kiinteä tai säädettävä lähtöteho;
● Korkea tulostuksen vakaus, pieni koko ja nopea käynnistys.
● WDM, AWG, PLC-laitteiden erotushäviö, paluuhäviön tunnistus;
● Oftalminen OCT;
● Kuitulaitteiden kalibrointi ja passiivisten komponenttien testausjärjestelmät.
● Käytettävissä olevat aallonpituudet (nm):
|
1030 |
1064 |
1270 |
1290 |
1310 |
1330 |
|
1350 |
1370 |
1390 |
1410 |
1450 |
1470 |
|
1490 |
1510 |
1530 |
1550 |
1570 |
1590 |
|
1610 |
1625 |
1650 |
1683 |
|
|

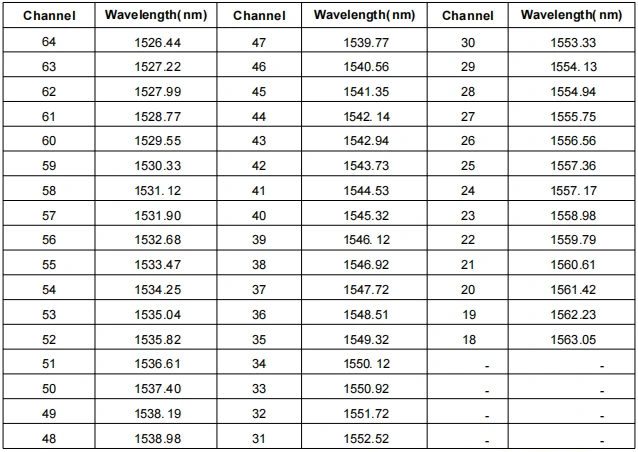

● ITU-kanava 18–64 aallonpituutta (mm):

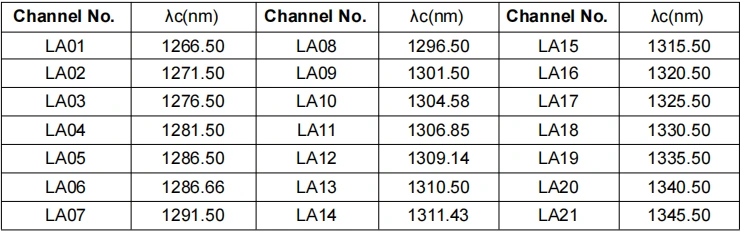

● LAN-WDM-aallonpituudet (mm):
Vaihe 1. Pakkauksesta purkaminen: Tarkista ennen kokoamista, että kaikki tarvikkeet ovat valmiit.
Vaihe 2. Virtalähde: Kytketään DC-kytkentävirtalähteeseen tai säänneltyyn virtalähteeseen, joka täyttää niiden tehonsyöttövaatimukset. Käytä vain alkuperäistä sovitettua virtalähdettä (DC5V tai DC12V). Väärät virtalähteet voivat vahingoittaa valonlähdettä. (Virtalähde toimitetaan paikallisten jännitestandardien mukaisesti.)
Vaihe 3. Lähtökuidun liittäminen: Avaa kuituliittimen tai laipan pölysuojus, tarkista kuidun päätypinta ja liitä kuitu tai liitä kuitu testattavaan laitteeseen tai tehomittariin sen jälkeen, kun olet varmistanut, ettei saasteita tai vaurioita ole.
Setp4. Yhdistä isäntätietokoneeseen: Yhdistä monikanavainen DFB-laserlähde ja tietokone USB-RS485 DB9 -datakaapelilla. tietokoneen on ensin asennettava erillinen sarjaporttiohjain sarjaportin datakaapelin tunnistamiseksi, muuten isäntätietokoneen ohjelmistoa ja valonlähdemoduulia ei voida liittää ja viestiä oikein. Kysy Box Optronicsilta kuljettaja.

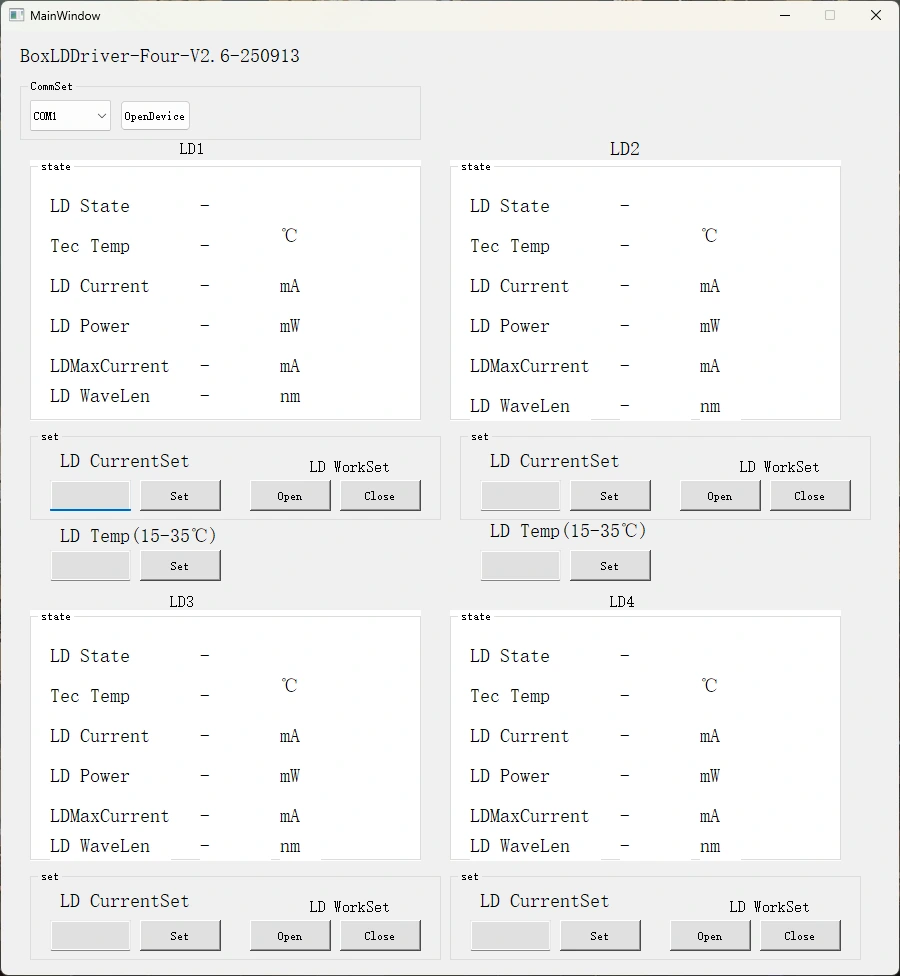

Vaihe 5. Ohjausohjelmisto: Box Optronics tarjoaa sarjakomennon tai PC-ohjelmiston monikanavaisen DFB-laserlähteen LD-virran ja LD-lämpötilan ohjaamiseen. Valitse oikea portti, aseta virta ja lämpötila ja napsauta sitten avauspainiketta. (Voit välttää vauriot nostamalla taajuusmuuttajan virtaa hitaasti käynnistyksen yhteydessä. Älä käytä täyttä virtaa heti.)
