C-Band viritettävä lasermoduuli

Tuotteen yleiskatsaus - C-kaistan viritettävä lasermoduuli

Box Optronicsin C-Band Tunable Laser Module (ATLS4 / HTLS4-sarja) on kompakti, integroitu viritettävä lasermoduuli, joka kattaa koko C-kaistan aallonpituusalueen ja kuitukytketyn lähdön.

ATLS4-malli on optimoitu tarkkaan aallonpituuden viritykseen, ja se tarjoaa tyypillisen aallonpituuden askelkoon 10 pm, ≤100 µs aallonpituuden vaihtoajan ja kapean viivanleveyden suorituskyvyn alle 5 MHz. Se on ihanteellinen sovelluksiin, jotka vaativat suurta spektritarkkuutta, mukaan lukien FBG-kysely, kapeakaistaisten optisten suodattimien karakterisointi, DWDM-komponenttien testaus ja tarkkuusfotonimittaukset.

HTLS4-malli on suunniteltu nopeiden aallonpituuksien skannaussovelluksiin, ja siinä on nopea aallonpituuden viritysvaste 1 µs asti, nopea skannauskyky yli 1000 nm/s ja noin 1 MHz viivaleveys. Se on optimoitu dynaamiseen FBG-tunnistukseen, korkean suorituskyvyn optisten komponenttien testaukseen ja nopeisiin spektrinkeräyssovelluksiin.

Molemmilla malleilla on sama mekaaninen paketti, sähköinen rajapinta ja kuitulähtökokoonpano, joten järjestelmän suunnittelijat voivat valita sopivan suorituskyvyn sovelluksen vaatimusten perusteella muuttamatta mekaanista tai sähköistä integrointirakennetta.

Tärkeimmät ominaisuudet - C-Band viritettävä lasermoduuli

• Laaja C-kaistan aallonpituuden viritysalue: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Suuri aallonpituuden tarkkuus: ±10pm absoluuttinen, ±2pm vakaus, <15pm toistettavuus

• Pikaviritysnopeus: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) askelta kohti

• Suuri skannausnopeus: >40 nm/s klo 22:n askeleella (ATLS4) / > 1000 nm/s klo 20:n askeleella (HTLS4)

• Hieno aallonpituusaskel: tyypillinen 22.00 (ATLS4) / 22.00. tyypillinen (HTLS4)

• Suuri lähtöteho: >10dBm (10mW) täydellä viritysalueella

• Erinomainen tehon vakaus: ±0,05 dBm

• Hyvä tehotasaisuus: ≤±0,3 dB

• Suuri sivutilan vaimennussuhde: > 35 dB (ATLS4) / > 40 dB (HTLS4)

• Matala suhteellinen kohina: <-135 dB/Hz

• Kapea viivanleveys: <5MHz (ATLS4) / ~1MHz tyypillinen (HTLS4), staattinen

• Vakio FC/APC-kuituliittimen lähtö

• Kompakti moduulin koko: 134 x 104 x 21 mm

• 5 V tasavirtalähde, <5 W:n tyypillinen virrankulutus

• Laaja käyttölämpötila-alue: -20°C - +65°C

Tyypilliset sovellukset - C-kaistan viritettävä lasermoduuli

• Fiber Bragg -hilan (FBG) demodulointi- ja kyselyjärjestelmät

• Optisen passiivisen laitteen testaus ja karakterisointi (lisäyshäviö, paluuhäviö, suodatinvaste)

• DWDM-komponenttien ja aallonpituusjakoisen multiplekserin testaus

• Kuituoptiset anturijärjestelmät lämpötilan, jännityksen ja tärinän mittaamiseen

• Siltojen, tunneleiden, putkistojen ja tuuliturbiinien siipien rakenteellisen kunnon seuranta

• Viritettävät laserlähteet optiseen spektrin mittaukseen ja analysointiin

• Tutkimus ja kehitys fotoniikan ja optisen viestinnän laboratorioissa

• OEM-integrointi optisiin testaus- ja mittauslaitteisiin

Tuotteen tekniset tiedot - viritettävä C-kaistainen lasermoduuli

Optiset ja aallonpituustiedot

Mekaaniset ja sähköiset tiedot

Pakkauksen mitat - C-kaistan viritettävä lasermoduuli

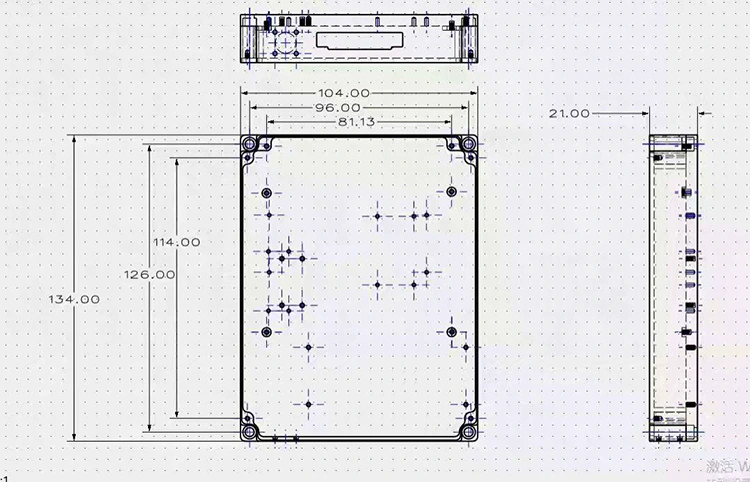

Moduulin mitat: 134mm (P) × 104mm (L) × 21mm (K)

Tilaustiedot-C-Band viritettävä lasermoduuli

Mallin nimikkeistö

XTLS4-C-nauha

Esimerkkejä: ATLS4-C-Band, HTLS4-C-Band

Usein kysytyt kysymykset (FAQ)-C-Band viritettävä lasermoduuli

K: Mitä eroa on ATLS4- ja HTLS4-mallien välillä?

V: ATLS4:llä ja HTLS4:llä on sama mekaaninen paketti, sähköinen liitäntä ja kuitulähtö, mutta ne eroavat viritysnopeuden, askelkoon ja viivanleveyden suhteen.

ATLS4-standardiversio tarjoaa 10 pm aallonpituuden askelkoon, ≤100 µs yksivaiheisen aallonpituuden kytkentäajan, >40 nm/s skannausnopeuden (10 pm askel) ja kapean < 5 MHz viivaleveyden, mikä tekee siitä ihanteellisen korkearesoluutioisiin spektrimittauksiin ja tarkkaan optiseen karakterisointiin.

Nopea HTLS4-versio tarjoaa ≤1 µs yksivaiheisen aallonpituuden kytkentäajan ja >1000 nm/s skannausnopeuden 20 pm aallonpituusaskelresoluutiolla, mikä tekee siitä ihanteellisen nopeaan FBG-kyselyyn, dynaamiseen kuitutunnistukseen ja korkean suorituskyvyn optisten komponenttien testaukseen.

Valitse malli sovelluksesi skannausnopeuden, aallonpituuden resoluution ja signaali-kohinasuhteen vaatimusten perusteella.

K: Voidaanko tätä viritettävää laserlähdettä käyttää FBG-kyselyjärjestelmissä?

V: Kyllä. Viritettävät ATLS4- ja HTLS4-lasermoduulit soveltuvat laajalti FBG-kyselyjärjestelmiin. Niiden tarkka aallonpituuden virityskyky, korkea aallonpituusresoluutio ja vakaa optinen lähtö mahdollistavat lämpötilan, jännityksen ja värähtelyn muutosten aiheuttamien FBG-aallonpituusmuutosten tarkan seurannan. ATLS4 on optimoitu korkearesoluutioiseen spektrianalyysiin, kun taas HTLS4 tarjoaa nopean skannauskyvyn dynaamiseen FBG-tunnistukseen ja korkean suorituskyvyn mittauksiin.

K: Mikä on lähtöteho ja tehon tasaisuus?

V: Molemmat mallit tarjoavat yli 10 dBm lähtötehoa koko viritysalueella, ±0,05 dBm tehon vakauden ja ≤ ± 0,3 dB tehon tasaisuuden. Integroitu tehonsäätösilmukka ylläpitää tasaista lähtötehoa aallonpituuden viritettäessä, mikä vähentää tehon vaihtelun aiheuttamia mittausvirheitä.

K: Mikä on vähimmäistilausmäärä (MOQ)?

V: MOQ on 1 yksikkö. Tuemme joustavia tilausmääriä yksittäisistä T&K-yksiköistä ja prototyyppien valmistuksesta OEM-integraatioon tarkoitettuun volyymituotantoon. Ota yhteyttä myyntitiimiimme saadaksesi tarkan hinnan haluamallesi määrälle.

Datasheet-C-Band viritettävä lasermoduuli

ATLS4-C-Band viritettävä lasermoduuli

HTLS4-C-Band viritettävä lasermoduuli

Lead Time-C-Band viritettävä lasermoduuli

• Vakiotuotanto: 1–2 viikkoa

• Tilaukset: Ota yhteyttä tuotantoaikataulun saamiseksi

• Räätälöidyt tilaukset: 3–4 viikkoa

• Kansainvälinen toimitus: ~5 työpäivää (DHL/UPS/FedEx Express)

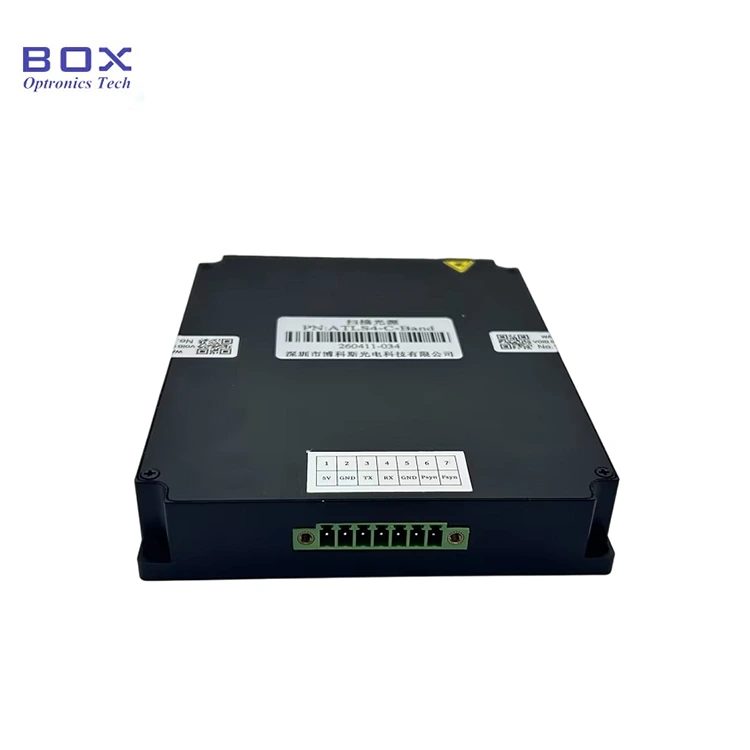

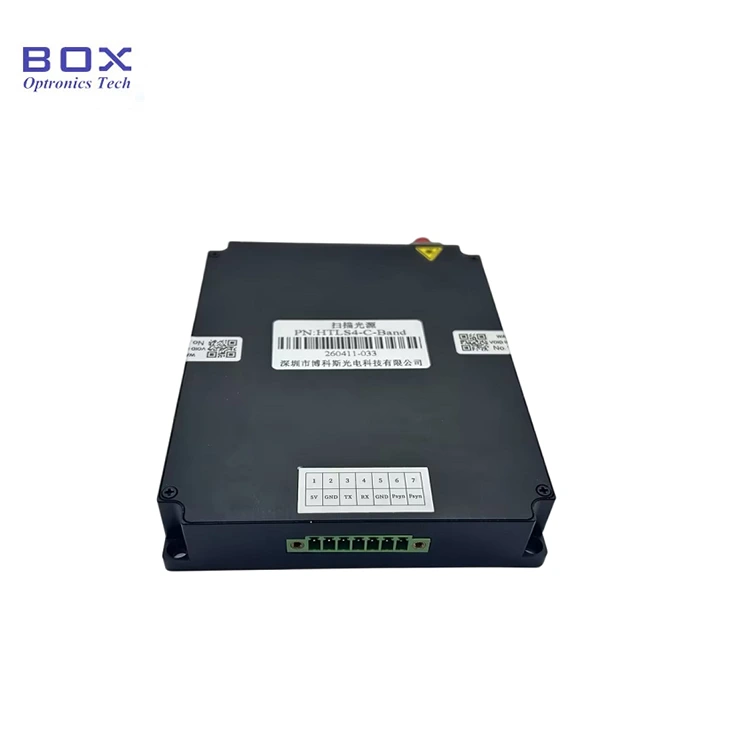

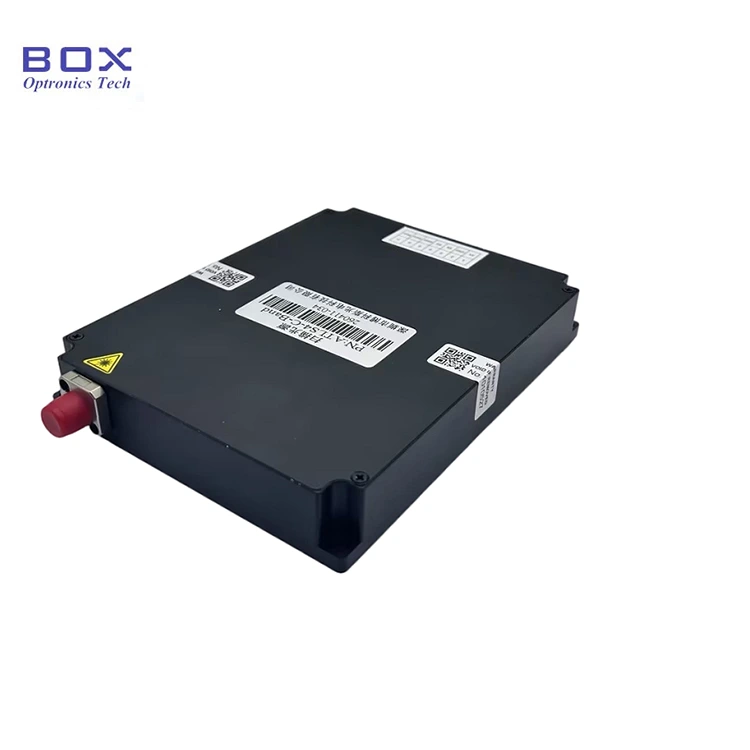

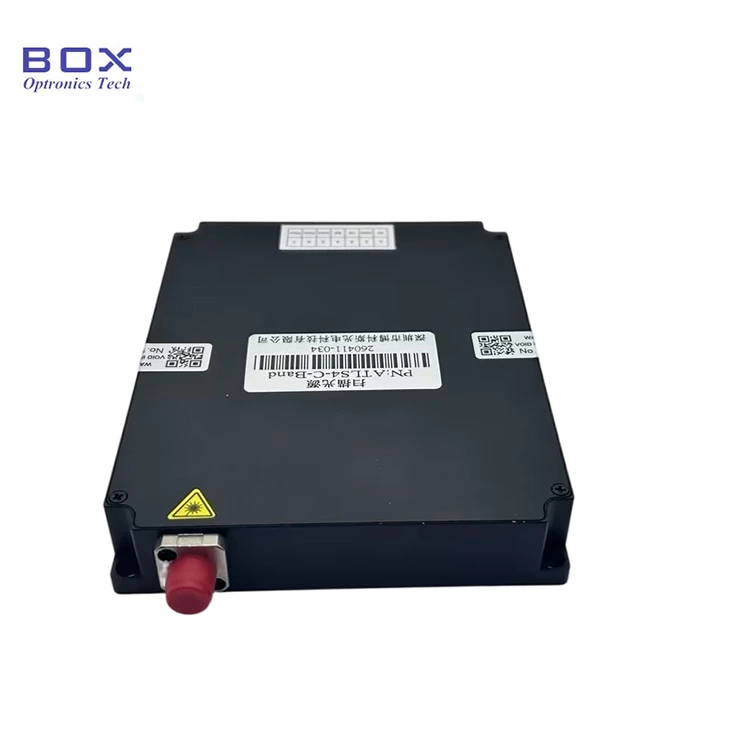

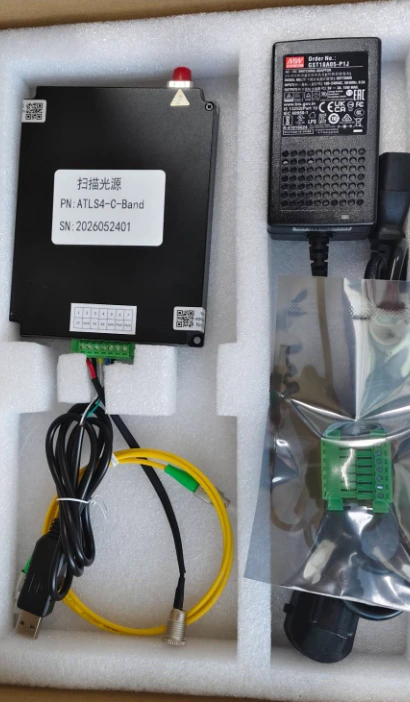

Kuva varsinaisesta tuotteesta-C-Band Tunable Laser Module
