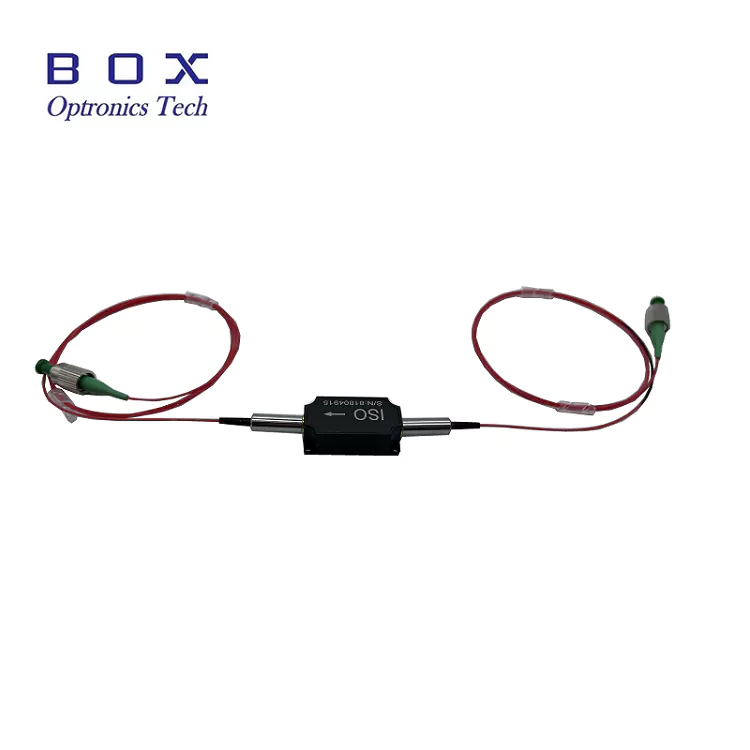

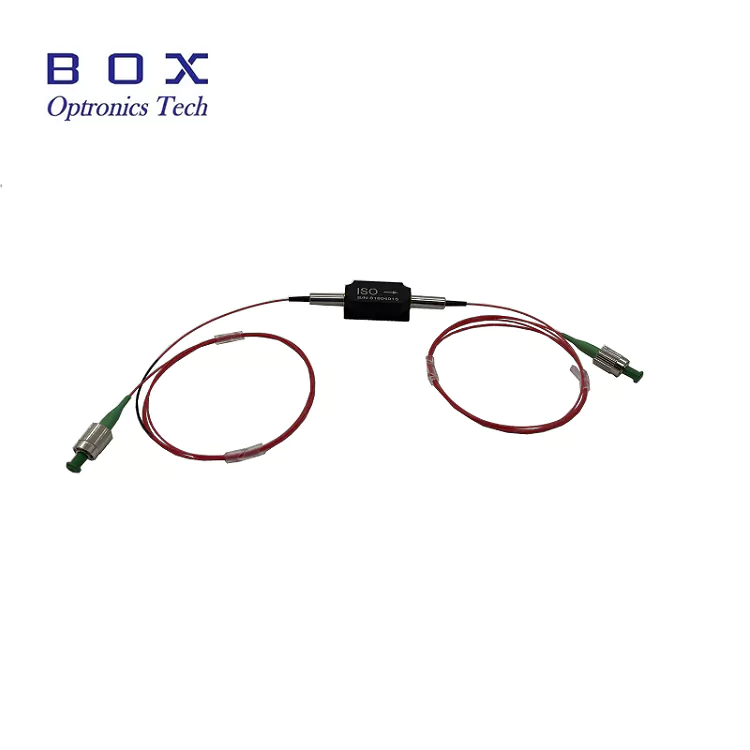

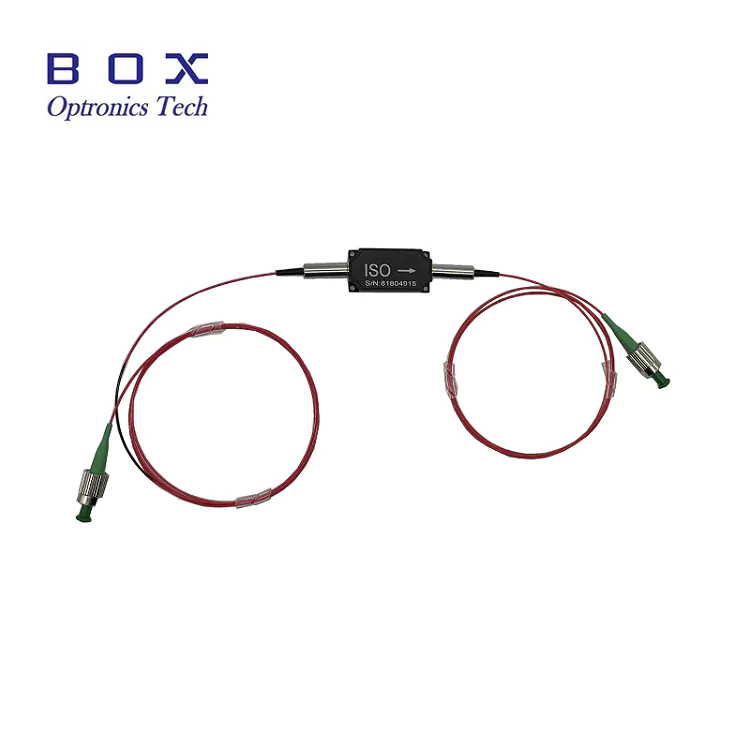

850nm suuritehoinen kiertovesipumppu

Box Optronics toimittaa 850 nm High Power Circulatorin, tehokkaan passiivisen optisen komponentin, joka on suunniteltu tarkkaan valon suunnan säätöön kuituoptisissa järjestelmissä. Tämä 3-porttinen kiertovesipumppu mahdollistaa ei-vastavuoroisen siirron, reitittäen optiset signaalit portista porttiin peräkkäin säilyttäen samalla erinomaisen optisen suorituskyvyn.

Tyypillinen välityshäviö on niinkin alhainen kuin 1,0 dB, korkea tyypillinen 25 dB:n eristys ja korkea, vähintään 45 dB:n paluuhäviö, joten tämä kiertovesipumppu on ihanteellinen suuritehoisiin 850 nm:n sovelluksiin. Se tukee keskimääräistä kokonaistehonkäsittelyä jopa 500mW/1W/5W/10W porttien välillä, joten se sopii vaativiin kuitulaser- ja vahvistinjärjestelmiin.

Kompaktissa 58 × 28 × 26 mm:n pakkauksessa, jossa on 780 hevosvoiman kuitupatruunat, 850 nm:n suuritehoinen kiertovesipumppu tarjoaa vakautta ja luotettavaa pitkän aikavälin suorituskykyä.

Tärkeimmät ominaisuudet

• Korkea eristys: 25 dB tyypillinen huippueristys, vähintään 22 dB

• Pieni lisäyshäviö: tyypillinen 1,0 dB, enintään 1,5 dB

• Suuri paluuhäviö: vähintään 45 dB (tulo/lähtö)

• Matala polarisaatiosta riippuvainen häviö (PDL): ≤0.15dB

• Suuri tehonkäsittely: jopa 500mW, 1W, 5W, 10W

• Suuri huipputeho: <10 kW ns-pulssikäytölle

• Korkea ylikuulumisen vaimennus: vähintään 45 dB

• Kompakti ja kestävä pakkausrakenne: 58 × 28 × 26 mm

• 780 hv:n kuitupaidat suuritehoisiin sovelluksiin

• Erinomainen luotettavuus ja pitkäaikainen vakaus

• 3-porttinen ei-vastavuoroinen valonläpäisy

• Laaja käyttölämpötila-alue: +10°C - +50°C

Tyypilliset sovellukset

• Kuituoptiset anturijärjestelmät

• Kuituoptinen instrumentointi ja testauslaitteet

• 850nm kuitulaserjärjestelmät

• Biolääketieteen kuvantaminen ja OCT-järjestelmät

• Tutkimus- ja kehityslaboratoriot

• Distributed feedback (DFB) lasersuojaus

Tekniset tiedot

Optiset tiedot (T=25°C)

Mekaaniset ja ympäristövaatimukset

*Huomaa: Yllä olevat tiedot koskevat laitteita, joissa ei ole liittimiä. Liittimillä varustetuissa laitteissa käsittelyteho on rajoitettu 1 W:iin, kytkentähäviö on 0,3 dB suurempi, paluuhäviö on 5 dB pienempi ja sammutussuhde 2 dB pienempi.

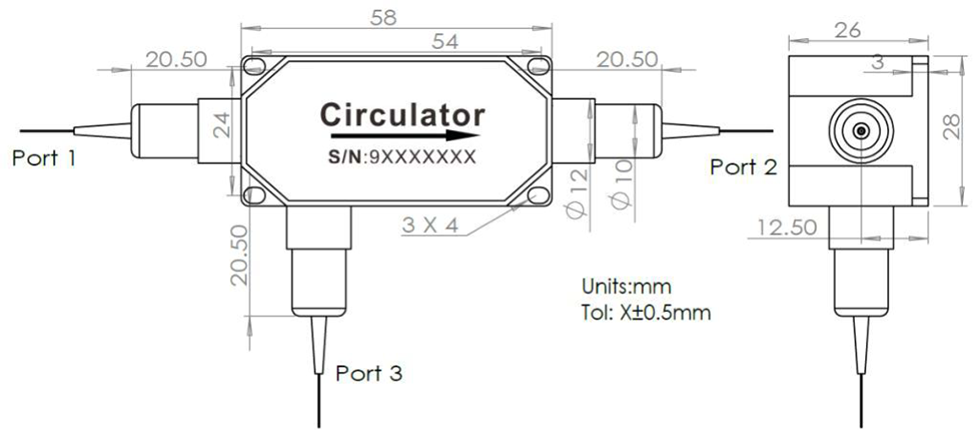

Pakkauksen mitat

850nm High Power Circulator on pakattu kompaktiin, kestävään koteloon, jonka mitat ovat seuraavat (yksikkö: mm):

• Pakkauksen koko: 58 × 28 × 26 mm

• 3-porttinen konfiguraatio kuitupaidoilla

• 4 asennusreikää turvalliseen asennukseen

• Toleranssi: ±0,5 mm

Portin konfigurointi

Tämä 3-porttinen optinen kiertovesipumppu mahdollistaa yksisuuntaisen optisen signaalin reitityksen 1 → 2 → 3 → 1 järjestyksessä:

• Portti 1 → Portti 2: Alhainen lisäyshäviö eteenpäinlähetys

• Portti 2 → Portti 3: Takaisinsironneiden/heijastuneiden signaalien reititys

• Portti 3 → Portti 1: Eteenpäin lähetys, joka täydentää kiertosilmukan säilyttäen samalla korkean eristyksen vastakkaisilla reiteillä

Laitteessa käytetään ei-vastavuoroista optista rakennetta, joka varmistaa suunnatun signaalin etenemisen ja tehokkaan eristyksen ei-viereisten porttien välillä, mikä tekee siitä ihanteellisen kuitutunnistukseen, lasersuojaukseen ja optisiin mittausjärjestelmiin.

Toimintaperiaate

850 nm:n suuritehoinen optinen kiertovesipumppu on passiivinen moniporttinen ei-vastavuoroinen laite, joka reitittää optisia signaaleja peräkkäiseen 1 → 2 → 3 → 1 suuntaan mahdollistaen suuntasignaalien hallinnan kuituoptisissa järjestelmissä.

Laite perustuu Faradayn kiertoefektiin yhdistettynä polarisaatiosta riippuvaisiin optisiin reitityskomponentteihin.

Toimintaperiaate:

• Faraday Rotator: ottaa käyttöön kiinteän ei-resiprookisen polarisaatiokierron (tyypillisesti 45°) etenemissuunnasta riippumatta

•Polarisaation reititysoptiikka: suorat optiset signaalit perustuvat polarisaatiotilaan

•Ei-vastavuoroinen lähetys: varmistaa suunnatun signaalin reitityksen korkealla eristyksellä vastakkaisten etenemispolkujen välillä

Tärkeimmät toiminnot:

•Erottelee eteenpäin ja taaksepäin etenevät optiset signaalit

•Suojaa laserlähteitä takaheijastuksilta

•Mahdollistaa kaksisuuntaisen toiminnan kuituoptisissa tunnistus- ja laserjärjestelmissä

•Tukee signaalin reititystä mittaus- ja tunnistusarkkitehtuureissa

Miksi valita Box Optronics?

• Tiukka laadunvalvonta ja 100 % testaus ennen toimitusta

• Kilpailukykyinen hinnoittelu ja vakaa massatoimituskyky

• Joustavat mukautusvaihtoehdot aallonpituudelle, teholle, kuidulle ja liittimille

• 7 × 24 tunnin tekninen tuki ja nopea vastaus

• Arvioitavissa oleva näytetestaus

•Maailmanlaajuinen toimitus DHL:n, UPS:n ja FedExin pikatoimituksena

Tilaustiedot

Mallin nimikkeistö

HPCIR - XXX - X - X - X - X - XX - XX

Esimerkki: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850 nm suuritehoinen kiertovesipumppu, 780 hv kuitu, 900 μm löysä putki, 1 m kuidun pituus, 58 x 28 x 26 mm paketti, 10 W käsittelyteho, FC/APC-liitin

Käytettävissä olevat mukautusvaihtoehdot

•Keskiaallonpituus: 830nm, 850nm, muut aallonpituudet saatavilla pyynnöstä

•Teholuokitus: 500mW, 1W, 5W, 10W, suurempi teho saatavilla räätälöityihin malleihin

•Kuitutyyppi: 780-HP, muut erikoiskuidut

•Kuidun pituus: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (saatavana mukautettuja pituuksia)

•Pigtail-tyyppi: 250 μm paljas kuitu, 900 μm löysä putki, 3,0 mm löysä putki

•Liitännän tyyppi: FC/UPC, FC/APC, SC/APC, LC/APC tai mukautetut liittimet

•Pakkauksen koko: Vakiokoko 58x28x26mm tai mukautetut pakkauksen mitat

• 4-porttiset kiertovesipumppukokoonpanot saatavilla pyynnöstä

Räätälöityjä vaatimuksia varten ota yhteyttä myyntitiimiimme.

Tietolomake ja testiraportti

Jokaisen 850 nm:n suurtehoisen kiertovesipumpun mukana toimitetaan kattava testiraportti, joka dokumentoi mitatut suorituskykyparametrit. Datasheet PDF-tiedosto sisältää yksityiskohtaiset tekniset tiedot ja suorituskykykäyrät.

• Jokaisen yksikön mukana toimitetaan yksittäinen testiraportti

Datasheet

Tarjous- ja maksuehdot

Lainausehdot

•EXW (Ex Works): Suositellaan, jos sinulla on DHL/UPS/FedEx-tili. Toimitamme tililläsi; emme veloita toimituskuluja.

•DAP (toimitetaan paikkaan): Jos sinulla ei ole kuriiritiliä, voimme järjestää toimituksen ennakkomaksulla.

• Muut ehdot: Ota yhteyttä keskustellaksesi.

Maksuehdot

•PayPal: Nopea ja turvallinen maksu näytteistä ja pienistä tilauksista

•T/T (pankkisiirto): Normaali maksutapa tavallisille tuotantotilauksille

•Alibaba Trade Assurance: Turvallinen tilaussuoja online-tapahtumille ostajan takuulla

•Joustavat maksuehdot: Neuvoteltavissa pitkäaikaisille tai strategisille kumppaneille

Toimitusaika

•Vakiotuotanto: ~10-15 työpäivää

• Mukautetut kokoonpanot: 15-20 työpäivää

• Määrätilaukset: Ota yhteyttä tuotantoaikataulun saamiseksi

•Kansainvälinen toimitus: ~3-5 työpäivää (DHL/UPS/FedEx express)

• Nopeutettu palvelu: saatavilla pyynnöstä

Käyttöohjeet ja käsittely

ESD-suojaus

Vaikka optiset kiertovesipumput ovat passiivisia laitteita, asianmukaista käsittelyä tarvitaan suorituskyvyn ja luotettavuuden ylläpitämiseksi.

• Työskentele puhtaalla, pölyttömällä alustalla

•Vältä koskemasta suoraan kuidun päätypintoihin

•Pidä pölysuojukset liittimissä, kun niitä ei käytetä

•Käytä asianmukaista ESD-suojausta käsittelyn ja asennuksen aikana

Kuitujen käsittely

•Vältä kuidun liiallista taipumista

•Älä vedä tai väännä kuitupaitoja

•Puhdista kuituliittimet ennen liittämistä

•Käytä aina pölysuojuksia, kun liitin ei ole käytössä

•Tarkista kuidun päätypinta vaurioiden varalta ennen käyttöä

Virrankäsittelyn huomioitavaa

•Varmista, että kokonaistuloteho ei ylitä nimellisarvoa

• Käytä asianmukaista tehonvalvontaa ylikuormituksen välttämiseksi

•Salli oikea lämmönpoisto suurilla tehotasoilla

• Kiinnitä jäähdytyselementtiin korkean tehon jatkuvaa käyttöä varten

•Huomaa: Liittimellä varustetuissa laitteissa on alennettu tehonkäsittely (enintään 1 W)

•Vältä äkillisiä tehopiikkejä, jotka voivat ylittää huipputehot

Asennus ja asennus

•Asenna kiertovesipumppu tukevasti 4 kiinnitysreiän avulla

•Varmista oikea kohdistus lisähäviöiden minimoimiseksi

•Jätä riittävästi tilaa kuidun taivutussäteelle

•Käytä määritellyllä lämpötila-alueella luotettavuuden vuoksi (+10°C - +50°C)

•Vältä kuitupapereiden mekaanista rasitusta

•Varmista, että portti on oikein suunnattu signaalin oikeaa reititystä varten
