1550nm 23dBm puolijohteinen optinen vahvistin

Sisällysluettelo

1. 1550nm:n käyttöönotto 23dBm puolijohteinen optinen vahvistin

2. Tekniset tiedot

3. Tuotteen ominaisuudet

4. Tyypilliset sovellukset

5. Tuotetiedot

6. Tilaustiedot

7. Datasheet

8. Tarjous- ja maksuehdot

9. läpimenoaika

10. Käyttöohjeet

11. Laadunvarmistus ja Huoltopalvelu

Tuotteen esittely

Tämä on 1550nm 23dBm puolijohdeoptinen vahvistin 14-pinnisellä perhospaketilla. Siinä on 23 dBm saturaatiooptinen teho, 30 ~ 35 dB pieni signaalin vahvistus, tyypillinen 100nm -3dB Gain kaistanleveys ja integroi TEC- ja termistori vakaan ja tasaisen spektrin takaamiseksi. Soveltuu tappion korvaukseksi kuituoptiset liitännät ja kytkimet, WDM-kuituoptiset verkot ja MOPA laserit.

Tuote Tekniset tiedot

Tuote Ominaisuudet

● 40G ja 100 G C-kaistan estävä suljin tai modulaatio;

● Matala melu Kuva &Matala polarisaatioriippuvuus;

● 14-nastainen BTF-paketti, jossa TEC ja termistori.

Tuote Sovellukset

● Tappion korvaus kuituoptinen liitäntä ja kytkin;

● WDM valokuitu verkot;

● MOPA (Master Oscillator tehovahvistin) laser.

Tuote Yksityiskohdat

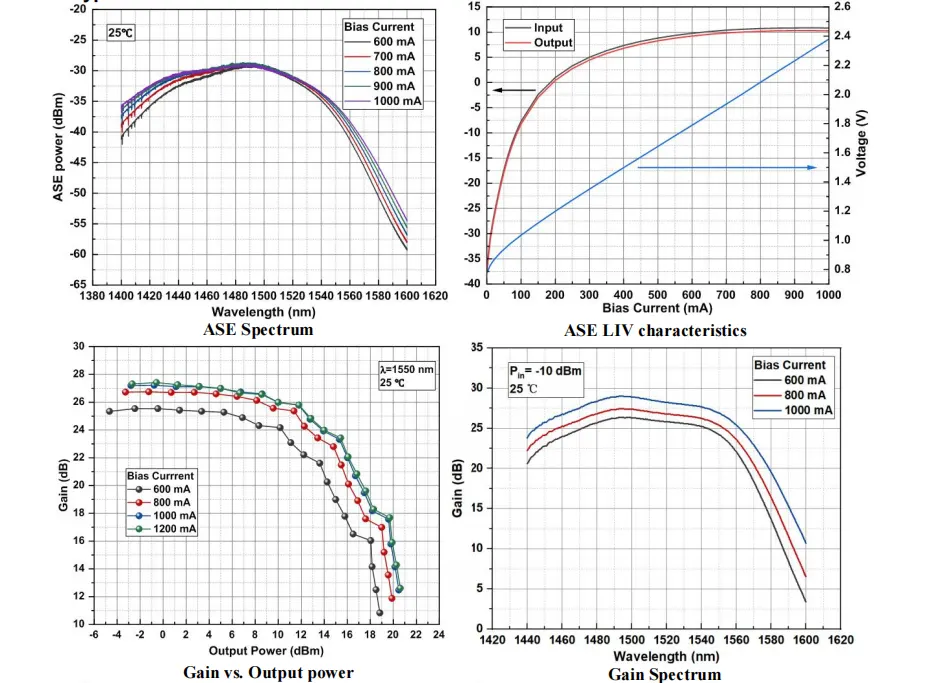

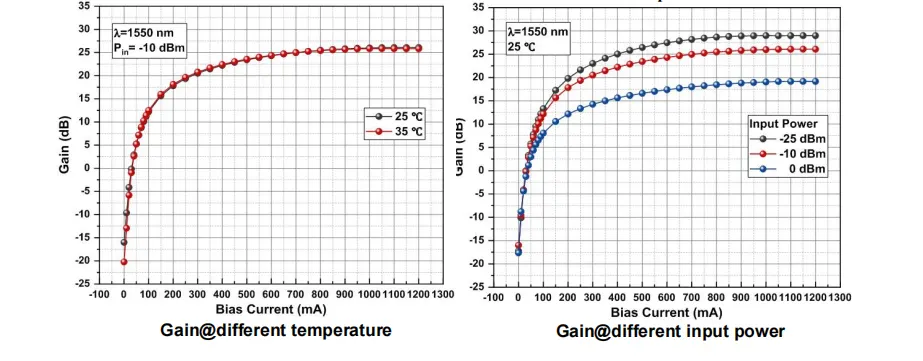

● Tyypillinen ominaiskäyrä

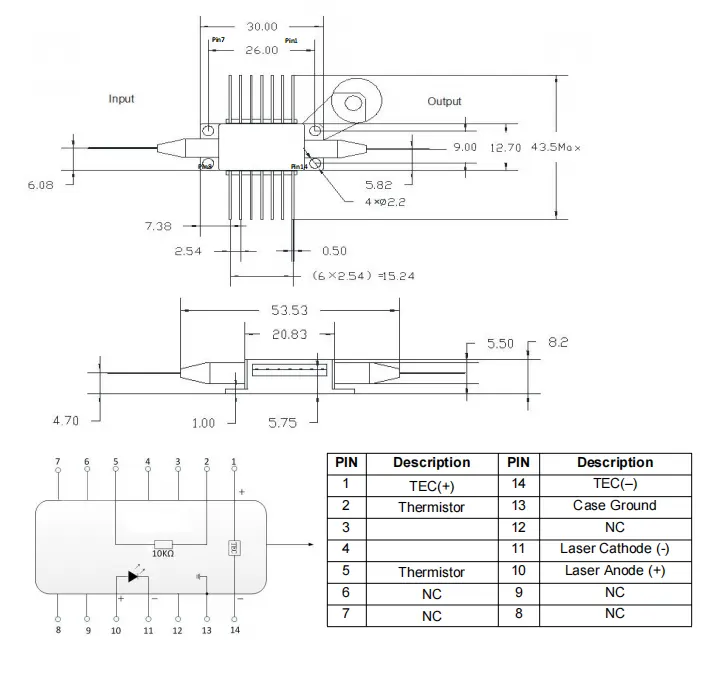

● Pakkauksen piirustus ja PIN-OUT-määritelmä (yksikkö: mm) - 1550 nm 23 dBm Puolijohteinen optinen vahvistin

● Pakkausesimerkki

*Erillinen laite; ei sisäänrakennettua ohjain (moduulipaketti integroituu ohjaimeen on valinnainen).

Tilaus tietoja

esim.: BSOA-1550-35PM-FA

(Tilaustiedot: 1550nm 23dBm Semiconductor Optical Amplifier, 30~35dB pieni signaalin vahvistus, 23 dBm saturaatiooptinen teho, 14-nastainen perhospaketti, SM Hi1060 kuidulla, FC/APC-liittimellä).

Muita räätälöityjä vaatimuksia varten ota yhteyttä: sales06@boxoptronics.com

Datasheet

Datasheet

Tarjousehdot ja maksu

● Tarjousehdot

(1) EXW:

Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee sen käyttöä EXW. Toimitamme tilisi kautta; emme veloita toimituskuluja.

(2) DAP:

Jos sinulla ei ole tiliä, maksa toimituskulut etukäteen tuotteet.

● Maksuehdot

PayPal ja T/T ovat saatavilla.

läpimenoaika

Tuotanto kestää noin 10-15 työpäivää. (Jos niitä on osa varastossa, toimitus on nopeampi.)

Kansainvälinen logistiikka voi viedä 3-5 työpäivää.

Toiminta Huomautuksia

● Kun laite toimii, se lähettää korkean intensiteetin lasersäteen; tehdä Älä katso suoraan kuidun päätypintaan, sillä se voi aiheuttaa silmävamman.

● Tämä laite on sähköstaattiselle sähkölle herkkä; siksi tiukka noudattaminen pakkaamisen aikana vaaditaan antistaattisia suojatoimenpiteitä, kuljetuksesta ja käytöstä. Lisäksi on ryhdyttävä varotoimiin sen estämiseksi virtalähteen ylijännitteet, koska sen laiminlyönti voi johtaa pysyvään vaurioon laite (esim. varmistamalla laitteiden asianmukainen maadoitus ja käyttämällä antistaattista laitetta rannehihna).

● Optiset kuidut ovat hauraita; älä käytä kuitua laitteen vetämiseen. Kun asetat laitetta paikalleen tai irrotat sen pistorasiasta, älä kohdista siihen painetta tai vedä laitteen kotelon takana olevasta holkista. Laitteisiin varustettu liittimillä, varmista, että sekä laite että kuituliitin nostetaan samanaikaisesti asennuksen tai poiston aikana.

● Ennen kuin käynnistät kaikki komponentit, aktivoi ensin jäähdytin ja jatka sitten asteittaisilla käynnistysvaiheilla estääksesi sirun ylikuumenemisen ja ylikuormitus.

Laadunvarmistus ja Huoltopalvelu

● Takuuaika:

Ilmainen korjaus tai vaihto ei-ihmisperäisiin vioihin 1 vuosi ostosta. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.

● Ilmaisen takuun poikkeukset:

Ilmaisen takuun aikana ilmaiset korjaus- tai vaihtopalvelut tarjotaan tuotteen laatuongelmista johtuvien vikojen varalta. Kuitenkin Box Optronics pidättää oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaika:

(1) Luonnollisten tekijöiden (esim. salama, pöly) aiheuttamat vahingot tai ympäristövaikutuksia.

(2) Toimintahäiriöt, jotka johtuvat käyttäjän virheellisestä käytöstä.

(3) Inhimillisen erehdyksen aiheuttama ilmeinen fyysinen vahinko.

(4) Luvaton purkaminen, muuttaminen tai korjaus.

(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.

(6) Vauriot tai menetys kuljetuksen aikana.
