1064nm suuritehoinen optinen eristin

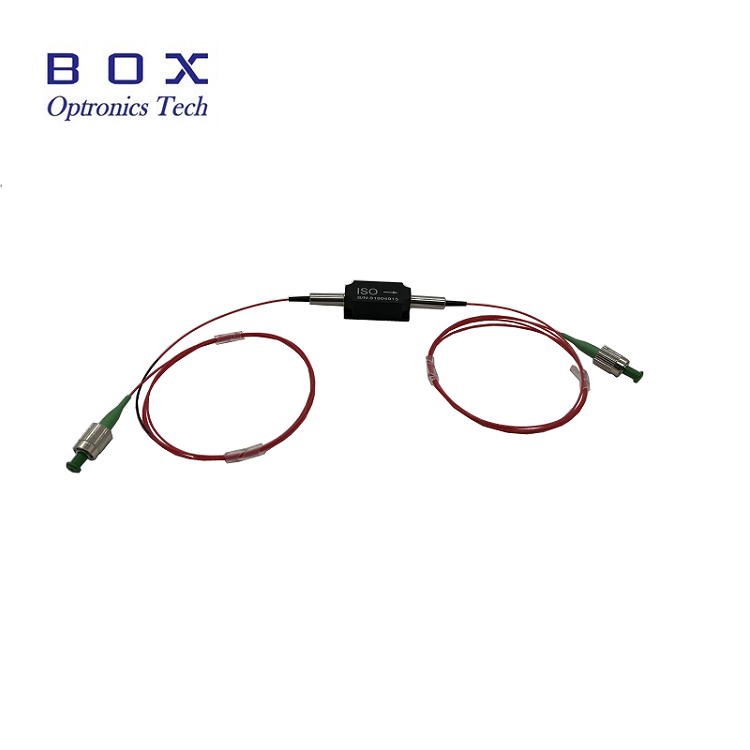

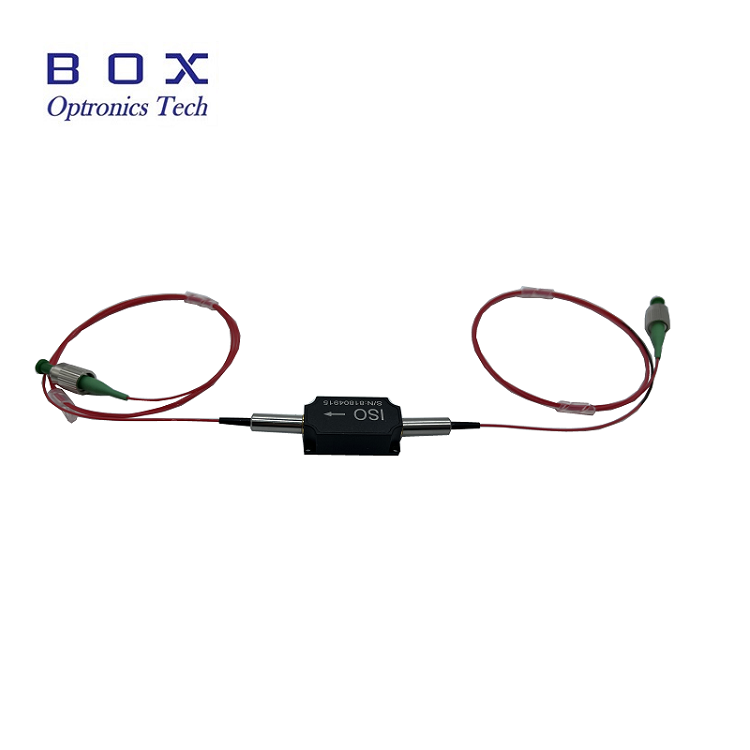

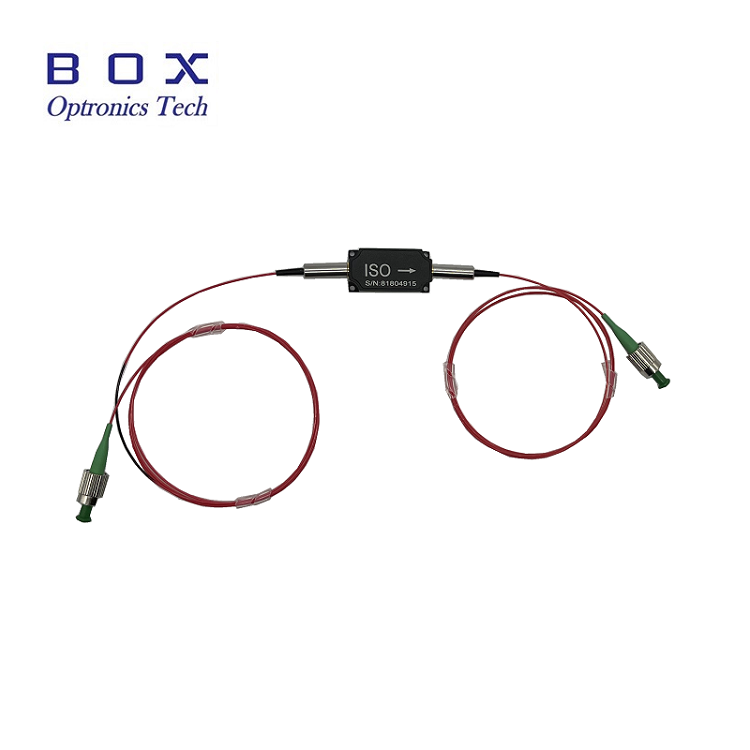

Tuotteen yleiskatsaus - 1064 nm:n suuritehoinen optinen eristin

Box Optronics toimittaa 1064 nm:n High Power Optical Isolatorin, tehokkaan passiivisen optisen komponentin, joka on suunniteltu suojaamaan laserlähteitä, siemenlasereita ja optisia vahvistimia heijastuneen ja takaisinsironneen valon aiheuttamalta haitalliselta optiselta palautteelta. Faradayn kiertovaikutukseen perustuen tämä eristin mahdollistaa ei-vastavuoroisen valonläpäisyn, jolloin valo pääsee kulkemaan eteenpäin pienellä häviöllä samalla kun se estää vastasuuntaisen valon korkealla eristyksellä.

Tämä 1064 nm:n isolaattori on optimoitu suuritehoisiin kuitulaser- ja vahvistinjärjestelmiin, sillä siinä on tyypillinen sisäänvientihäviö, korkea eristys ja korkea ekstinktiosuhde. Se tukee keskimääräistä tehonkäsittelyä 10 W:iin asti ja huipputehoa 10 kW:iin asti ns-pulssikäytössä, joten se sopii vaativiin teollisiin ja tieteellisiin sovelluksiin.

Tärkeimmät ominaisuudet - 1064nm suuritehoinen optinen eristin

• Suuri eristys: 30 dB tyypillinen huippueristys, vähintään 25 dB

• Pieni lisäyshäviö

• Suuri tuottotappio

• Alhainen polarisaatiosta riippuva häviö (PDL)

• Suuri tehonkesto: jopa 10 W:n keskiteho

• Kompakti ja vankka pakkausrakenne: 58 × 28 × 26 mm

• Saatavana PM (Polarization Maintaining) ja ei-PM-versioina

• Useita aallonpituusvaihtoehtoja: 980nm, 1030nm, 1064nm

Tyypilliset sovellukset - 1064 nm:n suuritehoinen optinen eristin

• Kuitulaserjärjestelmät ja MOPA-kuitulaserit

• Kuituvahvistimet

• Optiset testi- ja mittauslaitteet

• Kuituoptiset anturijärjestelmät

• Siemenlasersuoja vahvistinketjuissa

• Tehokkaat kuitulaserjärjestelmät

• Tutkimus- ja kehityslaboratoriot

• Teolliset laserkäsittelyjärjestelmät

Tekniset tiedot - 1064nm suuritehoinen optinen eristin

Optiset tiedot (T=25°C)

Mekaaniset ja ympäristövaatimukset

Tuotetiedot - 1064nm suuritehoinen optinen eristin

Mikä on optinen eristin?

Optinen isolaattori, joka tunnetaan myös nimellä Faraday-eristin, on passiivinen kaksiporttinen optinen laite, joka mahdollistaa ensisijaisen tiedonsiirron yhteen suuntaan ja tarjoaa korkean eristyksen vastakkaiseen suuntaan. Se on olennainen komponentti laser- ja valokuitujärjestelmissä laserlähteiden ja optisten vahvistimien suojaamiseksi heijastuneen ja takaisinsironneen valon aiheuttamalta optiselta takaisinkytkennältä.

Optiset isolaattorit perustuvat Faraday-ilmiöön, jossa hyödynnetään magneto-optista materiaalia, joka kääntää sen läpi kulkevan valon polarisaatiota, kun se joutuu magneettikenttään. Yhdessä polarisaattorien kanssa tämä polarisaatiokierto mahdollistaa eteenpäin suuntautuvan optisen lähetyksen ja käänteisesti etenevän valon korkean eristyksen.

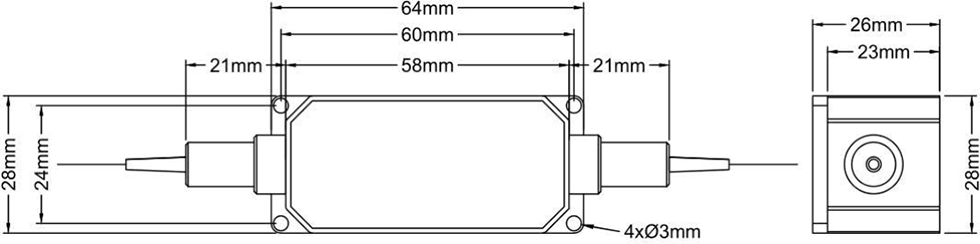

Pakkauksen mitat

1064 nm:n suuritehoinen optinen eristin on pakattu kompaktiin, kestävään koteloon, jonka mitat ovat seuraavat (yksikkö: mm):

• Pakkauksen koko: 58 × 28 × 26 mm (P × L × K)

• 2-porttinen kokoonpano kuituhaaroilla

• 4 kiinnitysreikää (Ø3 mm) turvalliseen asennukseen

• Suunniteltu korkeaan luotettavuuteen ja lämpöstabiilisuuteen

Miksi valita Box Optronics?

• Tiukka laadunvalvonta ja 100 % testaus ennen toimitusta

• Kilpailukykyinen hinnoittelu ja vakaa massatoimituskyky

• Joustavat mukautusvaihtoehdot aallonpituudelle, teholle, kuidulle ja liittimille

• Otetestaus saatavilla arvioitavaksi

• Maailmanlaajuinen toimitus DHL-, UPS- ja FedEx-pikatoimituksella

• Saatavilla on sekä PM- että ei-PM-versiot

• Useita tehovaihtoehtoja: 500 mW – 10 W

• Laaja aallonpituus: 980nm, 1030nm, 1064nm

• Luotettava pitkän aikavälin toimitus tuotantomäärille

Tilaustiedot - 1064nm suuritehoinen optinen eristin

Mallin nimikkeistö

HPMIS - XXXX - X - X - X - X - X - XX

Esimerkki: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064 nm High Power PM Isolator, hidas akseli toimii, nopea akseli estetty, PM Panda kuitu, 900 μm löysä putki, 1 m kuidun pituus, 58 x 28 x 26 mm paketti, 10 W käsittelyteho

Esimerkki: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064nm High Power Isolator (ei-PM), Hi1060 kuitu, 900μm löysä putki, 1m kuidun pituus, 58x28x26mm paketti, 5W käsittelyteho

Käytettävissä olevat mukautusvaihtoehdot

• Keskiaallonpituus: 980nm, 1030nm, 1064nm, muut aallonpituudet saatavilla pyynnöstä

• Teholuokitus: 500mW, 1W, 2W, 5W, 10W, suurempi teho saatavilla räätälöityihin malleihin

• Polarisaatiotyyppi: PM (Polarization Maintaining) tai ei-PM (tavallinen yksitila)

• PM-akselin konfigurointi: Hidas akseli toimii, molemmat akselit toimivat

• Kuitutyyppi: PM Panda -kuitu, Hi1060, muut erikoiskuidut

• Kuidun pituus: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (saatavana mukautettuja pituuksia)

• Pigtail-tyyppi: 250 μm paljas kuitu, 900 μm löysä putki, 3,0 mm löysä putki

• Pakkauksen koko: Vakiokoko 58 x 28 x 26 mm tai mukautetut pakkausmitat

• Korkeamman eristyksen versiot saatavilla vaativiin sovelluksiin

Räätälöityjä vaatimuksia varten ota yhteyttä myyntitiimiimme ja anna tekniset tiedot.

Tekninen tiedote ja testiraportti - 1064 nm:n suuritehoinen optinen eristin

Jokaisen laitteen mukana toimitetaan kattava testiraportti, joka dokumentoi mitatut suorituskykyparametrit. PDF-tiedosto sisältää yksityiskohtaiset tiedot.

• Jokaisen yksikön mukana toimitettu yksittäinen testiraportti

Datasheet

Tarjous- ja maksuehdot

Lainausehdot

• EXW

• DAP

• FOB

• Muut ehdot: ota meihin yhteyttä keskustellaksesi.

Maksuehdot

• PayPal: Nopea ja turvallinen maksu näytteistä ja pienistä tilauksista

• T/T (pankkisiirto): Normaali maksutapa tavallisille tuotantotilauksille

• Alibaba Trade Assurance: Suojattu tilaussuoja verkkotapahtumille ostajan takuulla

• Luottokortti: PayPal ja Alibaba ovat saatavilla

• Joustavat maksuehdot: neuvoteltavissa

Toimitusaika

• Vakiotuotanto: ~10-15 työpäivää

• Muokatut kokoonpanot: 15–20 työpäivää

• Tilaukset: ota yhteyttä tuotantoaikataulua varten

• Kansainvälinen toimitus: ~3–5 työpäivää (DHL/UPS/FedEx express)

• Nopeutettu palvelu: saatavilla pyynnöstä

Käyttöohjeet ja käsittely - 1064 nm:n suuritehoinen optinen eristin

ESD-suojaus

Vaikka optiset isolaattorit ovat passiivisia laitteita, asianmukaista käsittelyä tarvitaan suorituskyvyn ja luotettavuuden ylläpitämiseksi.

• Työskentele puhtaalla, pölyttömällä alustalla

• Vältä koskemasta suoraan kuidun päätypintoihin

• Pidä pölysuojukset liittimissä, kun niitä ei käytetä

• Käytä asianmukaista ESD-suojausta käsittelyn ja asennuksen aikana

• Käsittele varovasti, jotta et vahingoita kuitupaitoja

Kuitujen käsittely

• Vältä kuidun liiallista taipumista

• Älä vedä tai väännä kuitupaitoja

• Puhdista kuituliittimet ennen liittämistä asianmukaisilla puhdistustyökaluilla

• Käytä aina pölysuojuksia, kun liitin ei ole käytössä

• Tarkista kuidun päätypinta vaurioiden varalta ennen käyttöä

• Älä ylitä suurinta vetokuormitusta (5N)

Virrankäsittelyn huomioitavaa

• Varmista, että syöttöteho ei ylitä nimellisarvoa

• Käytä asianmukaista tehonvalvontaa ylikuormituksen välttämiseksi

• Salli oikea lämmönpoisto suurilla tehotasoilla

• Kiinnitä jäähdytyselementtiin suuren tehon jatkuvaa käyttöä varten

Asennus ja asennus

• Asenna eristin tukevasti neljän kiinnitysreiän avulla

• Varmista oikea kohdistus lisähäviöiden minimoimiseksi

• Jätä riittävästi tilaa kuidun taivutussäteelle

• Käytä määritellyllä lämpötila-alueella luotettavuuden vuoksi

• Vältä kuitupapereiden mekaanista rasitusta

• Varmista, että portti on oikein suunnattu, jotta signaalin suunta on oikea

• Tarkista eteenpäin/taaksesuunta ennen asennusta

Laadunvarmistus

Box Optronics on sitoutunut tarjoamaan korkealaatuisia optisia komponentteja luotettavalla suorituskyvyllä. Kaikki suuritehoiset optiset isolaattorimme käyvät läpi tiukan testauksen ja laadunvalvonnan ennen toimitusta.

Takuu

• 12 kuukauden rajoitettu takuu lähetyspäivästä

• Takuu kattaa materiaali- ja valmistusvirheet

• Viallisten yksiköiden ilmainen korjaus tai vaihto takuun alaisena

• Takuu ei kata väärinkäytöstä, virheellisestä käsittelystä tai luvattomista muutoksista aiheutuvia vahinkoja
