1. Ytterbium-seostetun kuituvahvistimen esittely
2. Tekniset tiedot
3. Tuotteen ominaisuudet
4. Tyypilliset sovellukset
5. Tuotetiedot
6. Turvallisen käytön opas
7. Tilaustiedot
8. Tietolomake ja testilomake
9. Tarjous- ja maksuehdot
10. Toimitusaika
11. Käyttöohjeet ja huolto
12. Laadunvarmistus ja huoltopalvelu

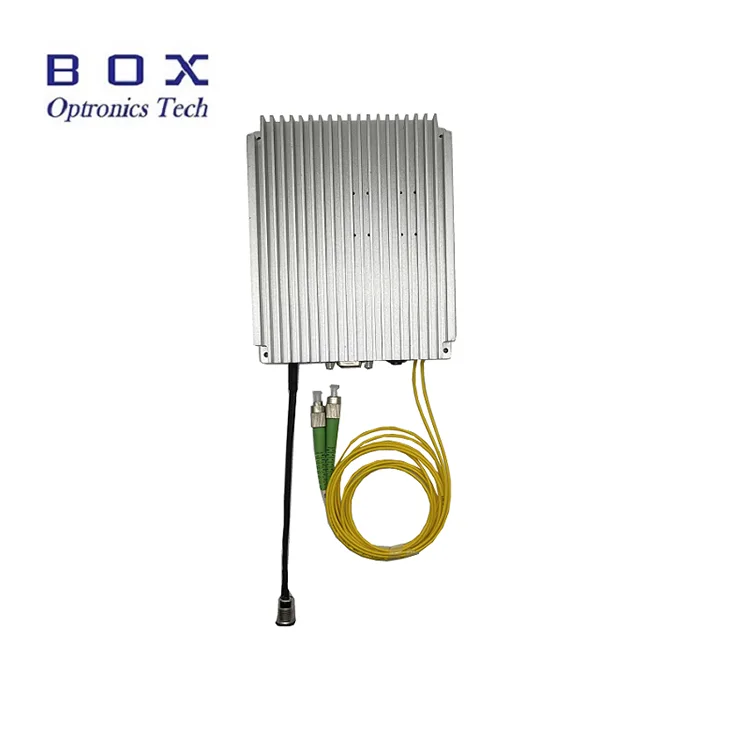

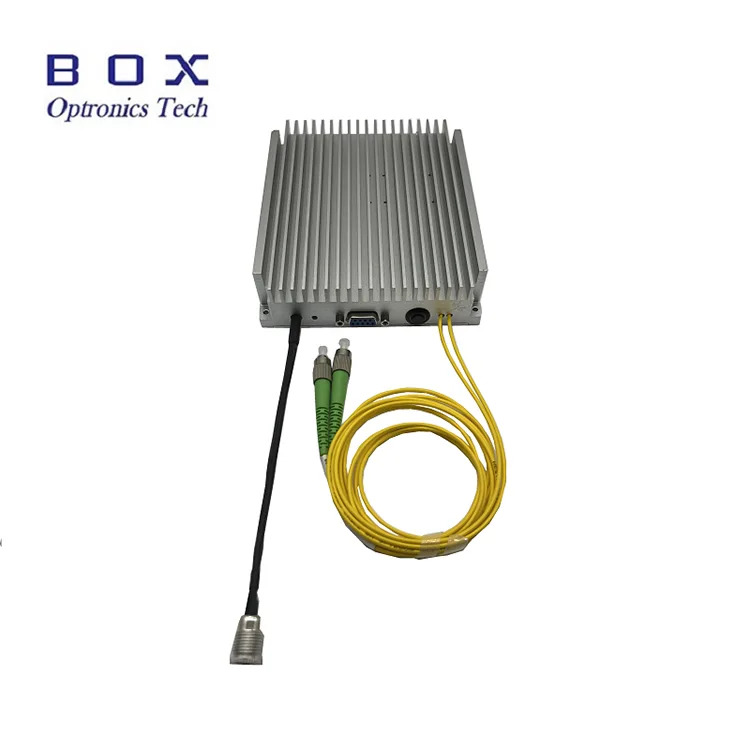

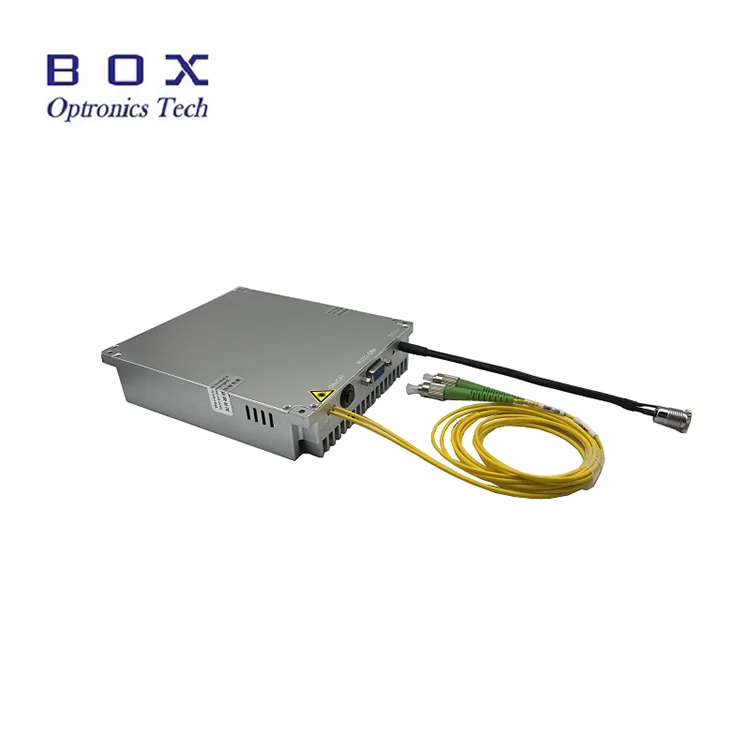

Ytterbium-seostettu kuituvahvistin (YDFA) käyttää puolijohdepumppulaseria ytterbium-seostetun vahvistuskuitujen virittämiseen, mikä tarjoaa tehokkaan optisen vahvistuksen 1030–1080nm aallonpituusalueella. Vahvistimessa on valinnainen ja jatkuvasti säädettävä kyllästetty lähtöteho 17/20/23/25/26/27/30/33/37/40 dBm, korkea vahvistus, alhainen kohina ja vakaa lähtöteho.
Saatavana sekä työpöytä- että pienikokoisena moduulikokoonpanona, YDFA tukee etupaneelin ohjausta, sarjaliikennettä ja PC-ohjelmiston käyttöä, joten se sopii sovelluksiin, kuten 1064 nm:n laservahvistukseen tieteellisessä tutkimuksessa, teollisissa laserjärjestelmissä, kuitulaser-sovelluksissa ja tarkkuusoptisissa mittausjärjestelmissä.
|
Parametrit |
Yksikkö |
Arvot |
Huomautuksia |
|
Toiminta-aallonpituus |
nm |
1030-1070, 1040-1080 |
|
|
Syöttöteho |
dBm |
0~10 |
Muokattava |
|
Kyllästetty lähtöteho |
dBm |
17/20/23/25/26/27/30/33/37/40 |
@0dBm tulo |
|
Melukuva |
dB |
≤5,0 |
|
|
Polarisaatiosta riippuva vahvistus |
dB |
<0.3 |
SM kuitu |
|
Polarisaation ekstinktiosuhde |
dB |
>20 |
PM kuitu |
|
Tulo-/lähtöeristys |
dB |
>35 |
|
|
Kuitutyyppi |
- |
Hi1060 tai PM980 |
|
|
Liitin |
- |
FC/APC |
|
|
Toimintatila |
- |
ACC/APC(1) |
|
|
Mitat |
mm |
260 (L) × 280 (S) × 120 (K) |
Pöytä (17-26 dBm) |
|
260 (L) × 320 (S) × 120 (K) |
Pöytä (27-33 dBm) |
||
|
376 (L) × 340 (S) × 112 (K) |
Pöytä (37-40 dBm) |
||
|
125 (L) × 150 (S) × 20 (K) |
Moduuli (17-20 dBm) |
||
|
139 (L) × 206 (S) × 27 (K) |
Moduuli (23-26 dBm) |
||
|
139 (L) × 235 (S) × 70 (K) |
Moduuli (27-40 dBm) |
||
|
Virtalähde |
V |
AC 110-240V, <30W |
Pöytätaso |
|
Virtalähde |
V |
5V DC, <15W |
Moduuli |
|
Ohjaustila |
- |
RS232 sarjaliikenne |
Moduuli |
|
Viestintäliittymä |
- |
DB9 naaras |
Moduuli |
|
Käyttölämpötila |
℃ |
-5~+35 |
|
|
Käyttökosteusalue |
% |
0-70 |
|
● Laaja aallonpituusalue;
● Suuri lähtöteho jopa 40 dBm;
● Alhainen melutaso;
● Hi1060 tai PM980 valinnainen.
● Epälineaarinen optiikka; l
● Mikroaaltofotoniikka;
● Koherentit LiDAR-järjestelmät.

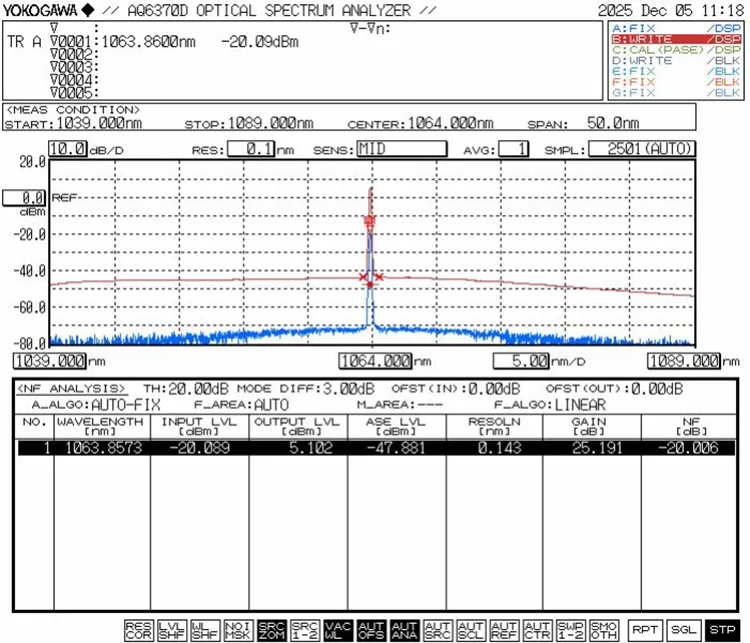

● Vahvistetun 1064 nm:n signaalin optinen spektri, 0dBm tuloteho, 3A
● Virran epävakaus@lähtöteho 27dBm, 0dBm tulo 1064nm, APC-tila

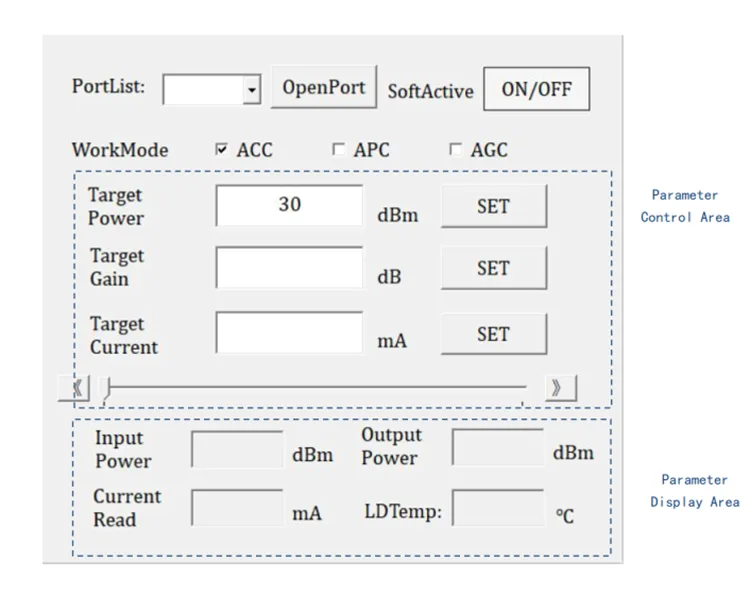

● PC-ohjausohjelmiston käyttöliittymä

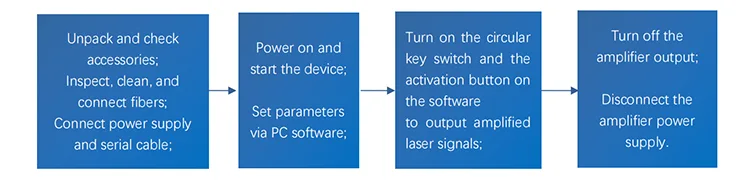

Vaihe 1. Pakkauksesta purkaminen ja kokoaminen: Tarkista ennen kokoamista, että kaikki lisävarusteet ovat täydellisiä, mukaan lukien virtajohto tai virtalähde, kuitujuoksut, käyttöohje, testiraportti jne.
Liitä virtalähde: Pöytävahvistimet voidaan liittää suoraan vaihtovirtaan; Modulaariset vahvistimet tulee liittää DC-kytkentävirtalähteeseen tai säänneltyyn teholähteeseen, joka täyttää niiden tehonsyöttövaatimukset.
Käytä erikoislaitteita ja työkaluja (kuituliittimen tarkastus, kuituliittimen puhdistussarja) kuituliittimen päätypinnan tarkastamiseen ja puhdistamiseen. Vasta kun se on täysin puhdas, käytä kuitujumppareja signaalivalonlähteen liittämiseen vahvistimen tuloporttiin.
Vaihe 2. Kytke vahvistimen virransyöttö päälle, valitse työtila PC-ohjelmistosta ja aseta parametrit, kuten lähtöteho tai pumpun virta.
Huomautus: Joka kerta, kun vahvistinmoduuliin kytketään virta, toimintatila (APC/ACC) ja vahvistimen käyttövirta tai lähtöteho ovat parametriasetuksia edellisestä käyttökerrasta. Jos säätöä tarvitaan, sitä voidaan muokata PC-ohjelmiston kautta. Tehtaalla vahvistin on yleensä asetettu minimikäyttövirtaan ja minimilähtötehoon.
Vaihe 3. Paina moduulin aktivointiavainkytkintä (ACT) ja napsauta PC-ohjelmiston pehmeää aktivointikytkintä (SOFTACTIVE). Tässä vaiheessa lasersignaalia aletaan vahvistaa ja lähettää. Kokeen aikana työtilaa ja lähtötehoa voidaan säätää oikea-aikaisesti tarpeen mukaan.
Huomautus: Kun vahvistin on valoa lähettävässä tilassa (aktivointikytkin on päällä), kuitujuoksuliittimien kytkeminen, irrottaminen tai liittäminen on ehdottomasti kiellettyä. muuten kuitujuoksuliittimen päätypinta ja itse vahvistin voivat vaurioitua, mikä johtaa toimintahäiriöihin.
Setp4. Käytön jälkeen katkaise vahvistimen lähtö, katkaise virransyöttö ja irrota kuituliitäntä katkaisemalla aktivointiavainkytkin (ACT).
|
YDFA |
Lähtöteho |
Kuitutyyppi |
Ulottuvuus |
|
YDFA |
-XX |
-XX |
-X |
|
Ytterbium-seostettu kuituvahvistin |
17: 17 dBm 20: 20 dBm 23: 23 dBm ... 40: 40 dBm |
SM: Hi1060 PM: PM980 |
M: Moduuli B: Pöytätaso |
esim.: YDFA-27-PM-M
(Tilaustiedot: Ytterbium-seostettu kuituvahvistin, lähtöteho 27 dBm, PM980 kuidulla, moduulipaketti).
● Tarjousehdot
(1) EXW:
Jos sinulla on DHL/UPS/FedEx-tili, Box Optronics suosittelee EXW:n käyttöä. Toimitamme tilisi kautta; emme veloita toimituskuluja.
(2) DAP:
Jos sinulla ei ole tiliä, maksa tuotteiden toimituskulut etukäteen.
(3) Muu
● Maksuehdot
PayPal ja T/T ovat saatavilla.
Tuotanto: 10-15 työpäivää. (Jos niitä on varastossa, ne toimitetaan nopeammin.)
Kansainvälinen logistiikka: 3-5 työpäivää.
● Vahvistimen tulee toimia optisen signaalin nimellisaallonpituus- ja tehoalueella. Älä syötä optisia signaaleja määritetyn alueen ulkopuolella. Katso tietyt parametrit tuotteen testiraportista.
● Varmista ennen käynnistämistä, että virtakytkin ja virta-avain ovat pois päältä, ja kytke sitten virtalähde. Kun sammutat, sammuta ensin virta-avain ja irrota virtalähde, kun tehon merkkivalo sammuu. Älä katkaise virransyöttöä suoraan, kun vahvistin toimii.
● Tulo- ja lähtökuituliittimien toistuvaa kytkemistä/irrottamista ei suositella, koska se voi aiheuttaa pölyn likaantumista, lisääntynyttä liitäntähäviötä tai kuituliittimen päätypinnan palamista.
● Päälähtöportin FC/APC-liitin on tarkoitettu vain tehotestaukseen; sen liittäminen muihin kuituliittimiin on ehdottomasti kielletty. Jos lähtökuitu on liitettävä muihin kuituihin, suositellaan fuusioliitosta kuitufuusioliittimellä.
● Pidä laite poissa kosteudelta, pölyltä ja korroosiolta. säilytä sitä kuivassa paikassa.
● Takuuaika:
Ilmainen korjaus tai vaihto muusta kuin ihmisperäisestä viasta 1 vuoden sisällä ostopäivästä. Maksulliset huoltopalvelut saatavilla 1 vuoden kuluttua.
● Ilmaisen takuun poikkeukset:
Ilmaisen takuun aikana tarjotaan ilmaiset korjaus- tai vaihtopalvelut tuotteen laatuongelmista johtuviin vioihin. Box Optronics pidättää kuitenkin oikeuden kieltäytyä ilmaisesta korjauspalvelusta seuraavissa tapauksissa takuuaikana:
(1) Luonnontekijöiden (esim. salama, pöly) tai ympäristövaikutusten aiheuttamat vahingot.
(2) Virheet, jotka johtuvat käyttäjän virheellisestä käytöstä.
(3) Ilmeinen fyysinen vahinko, joka johtuu inhimillisestä virheestä.
(4) Luvaton purkaminen, muuttaminen tai korjaus.
(5) Muuttuneet tai puutteelliset takuutarrat kotelossa.
(6) Vahinko tai menetys kuljetuksen aikana.
